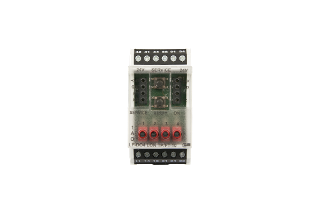

LF-DO4 LON
Description
Le module LON avec 4 sorties numériques a été conçu pour les tâches de commutation décentralisées. Il convient pour commuter des composants électriques, par ex. des moteurs, des contacteurs, des lampes, des persiennes etc. A ce sujet il faut protéger les contacts relais par des mesures appropriées en fonction de la charge. Les sorties peuvent être adressées via des variables de réseau SNVT. Le module dispose d'une fonction de commande manuelle qui est activée uniquement en Configured Mode. De plus, une temporisation à impulsions réglable est intégrée. Convient au montage décentralisé sur rail DIN TH35 selon IEC 60715 dans des répartiteurs électriques.
- Raccordement avec borniers à vis
Caractéristiques
Données générales
TP/FT-10, topologie libre
FT5000
78 kbit/s
24 V CA/CC +/- 10 % (SELV)
205 mA (CA) / 67 mA (CC)
100 %
550 ms

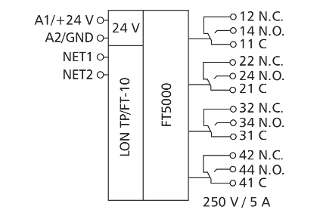

4, inverseurs (4PDT)
250 V CA maxi.
5 A / sortie
12 A maxi. / toutes les sorties
360 cycles de fonctionnement/h
DEL verte, jaune
35 x 69,3 x 60 mm
104 g
de -5 °C à 55 °C
de -20 °C à 70 °C
IP40 / IP20
Accessoires
Références
1108521321
4250184135715
