LTM-E16
Description

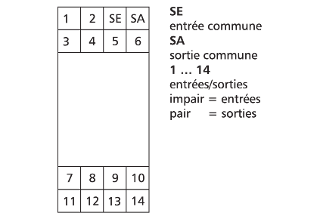

Le module de test des témoins réunit plusieurs fonctions dans un seul élément (messages individuels et collectifs et test des témoins). Les messages de dérangement entrants sont appliqués sur les entrées (1, 3, 5, 7, 9, 11, 13). Les lampes témoin sont raccordées sur les sorties (2, 4, 6, 8,10, 12, 14). Si un message est disponible sur une entrée, la lampe témoin correspondante s'allume. En même temps, un signal est transmis à la sortie SA. Si un signal est appliqué à l'entrée SE, toutes les lampes témoin s'allument sans qu'un signal ne soit transmis à la sortie SA. SVP ne pas utiliser ce module pour des diodes luminescentes 230 V ! (circuits d'alimentation de type condensateur de chute)
- pour 7 témoins
- Sortie pour message collectif
- Entrée pour test des témoins
- Raccord avec des bornes à vis
- Non destiné à la commercialisation en Amérique du Nord
Caractéristiques
Données générales
250 V CA/CC
1000 V
30 µA à 75 °C
1 A
max. 3,5 A
22,5 x 61,3 x 60 mm
100 g
de -20 °C à +55 °C
de -25 °C à +70 °C
IP40 / IP20
Références
110280
4250184121022
