RM1-I 24 V CC
Description

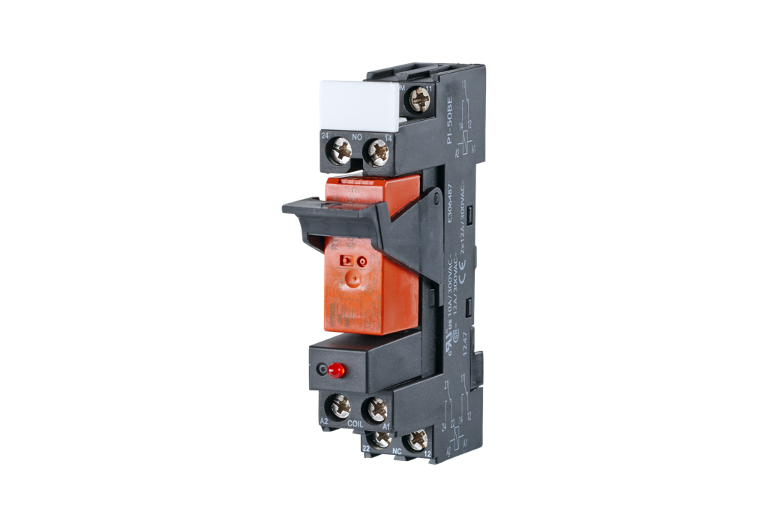

Module relais pour grandes charges et courants d'appel élevés telles que les systèmes d'éclairage LED et les charges de lampes pour l'isolation électrique entre la logique et la charge.
- Relais d'appel pour grandes charges et courants d'appel élevés
- Raccord avec des bornes à vis
- Socle à relais à 2 étages
- Relais enfichable
- Avec champ d'écriture, socle à relais, étriers de maintien et module LED
- Non destiné à la commercialisation en Amérique du Nord
Caractéristiques
Données générales
24 V CC
17 mA

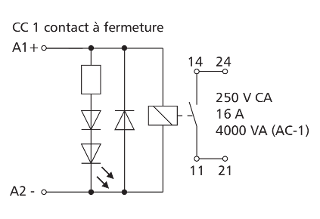

1 contact à fermeture
AgSnO2 + W (contact tungstène avant)
250 V CA
16 A *
165 A max. 20 ms800 A max. 200 µs
360 cycles de fonctionnement/h
5 x 106 cycles de fonctionnement
5x103 cycles de fonctionnement
2 x 2,5 mm2
DEL rouge
15,5 x 75 x 65 mm
95 g
de -20 °C à 55 °C
de -25 °C à 70 °C

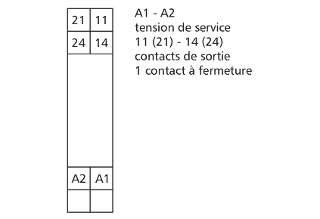

Pour des courants supérieurs à 12 A (16 A), les bornes 11-21 et 14-24 de la prise doivent être pontées pour distribuer le courant aux deux voies de contact.
Références
11051225
4251394625652
