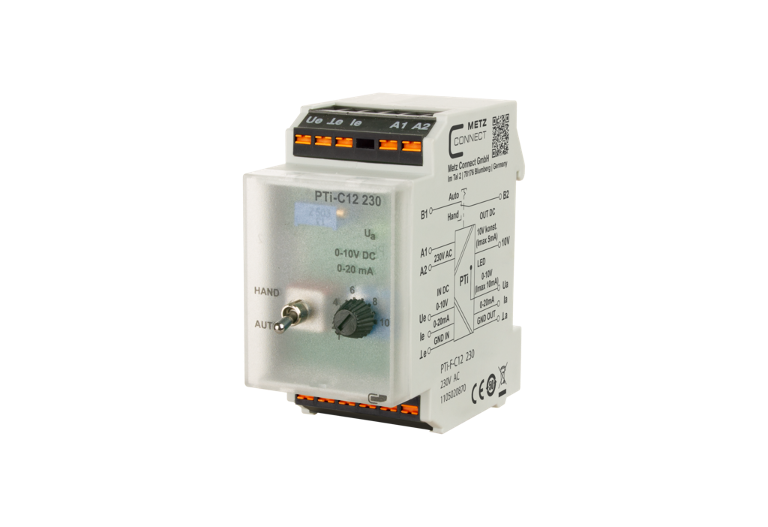

PTi-F-C12 230 V CA

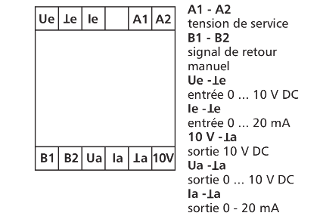

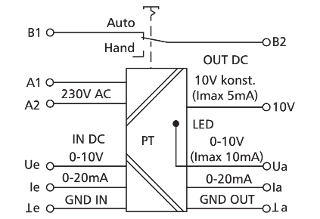

Le sectionneur de potentiel / convertisseur de signal sert à isoler les signaux analogiques dans la plage de 0 à 10 V c.c. et 0 à 20 mA c.c. ou à convertir les signaux de 0 à 10 V c.c. en signaux de 0 à 20 mA c.c. ou de 0 à 20 mA c.c. en 0 à 10 V c.c. Les signaux d'entrée et de sortie ainsi que la tension d'alimentation sont séparés galvaniquement les uns des autres. Un signal d'entrée de 0 à 10 V ou de 0 à 20 mA peut être raccordé au choix sur l'appareil. Fonction de séparation de potentiel: Sur le PT-C12 230, le signal d'entrée 0 à 10 V est aligné proportionnellement au signal de sortie 0 à 10 V. Le PTi-C12 230 aligne le signal d'entrée 0 à 20 mA proportionnellement au signal de sortie 0 à 20 mA. Fonction de conversion du signal avec séparation de potentiel: Avec une conversion de signal de 0 à 10 V en un signal de 0 à 20 mA ou de 0 à 20 mA en 0 à 10 V, le signal de sortie converti peut être réajusté à l'aide d'un dispositif d'ajustage à broche intégré. Un niveau de commande manuelle d'urgence avec commutateur AUTO MANUEL avec contact de réponse est intégré en plus. Le signal de sortie de 0 à 10 V ou de 0 à 20 mA peut être réglé à l'aide du potentiomètre avant en position MANUEL. Une tension de sortie constante de 10 V c.c., 5 mA au max. est disponible sur la borne 10 V. La DEL intégrée affiche la luminosité en fonction du niveau du signal de sortie Ua.

• Raccordement avec borniers à ressort (Push-In)
• Non destiné à la commercialisation en Amérique du Nord
