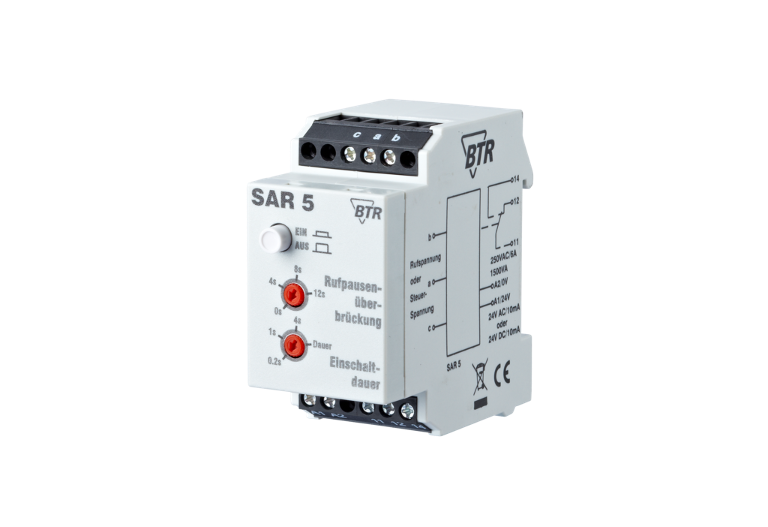

SAR 5
Description
Les relais SAR 4 et SAR 5 peuvent être raccordés à une ligne d'accès aux télécommunications ou à une source de tension de commande séparée (CA/CC) et sont adressés par la tension d'appel et/ou la tension de commande. Le relais SAR réagit soit seulement à la tension d'appel, soit seulement à la tension de commande, et commute un transmetteur externe de signaux (par ex. une sonnette, un klaxon ou un témoin) avec alimentation en courant propre ou séparée.
- Non destiné à la commercialisation en Amérique du Nord
Caractéristiques
Données générales
230 V CA / 50 Hz
24 V CC / 10 mA
24 V CA / 10 mA
de 32 à 80 V CA
de 23 à 54 Hz
10 kohms pour 75 V, 25 Hz
inférieure à 0,5 dB
supérieure à 5 mégaohms à 100 V
de 5 à 40 V
de 5 à 40 V, 50 Hz
env. 6 kohms
8 A maxi.
6 A maxi.
250 V CA maxi.
1500 VA (CA)240 W (inférieure à 30 V CC)50 W (supérieure à 30 V CC)
de 0 à 12 s
de 0,25 à 12 s
selon EN 60950
35 x 69,3 x 60 mm
de -5 °C à + 55 °C
de -20 °C à + 70 °C
Références
130284-I
4250184116660
Téléchargements
- Données 3D - Inscription requise -
- Instructions de montage (130284-I, 130283-I)
- Instructions de montage (Safety Instructions multilingual )
- Fiche technique
- Données ePLAN - Inscription requise -
