À quoi sert l'électrode à immersion EU sur l'ENW-E12?
Elle sert d'hystérésis pour les ondes, afin que l'état à l'EO ne varie pas entre 0 et 1.
ENW-E12, 230 V CA
Description

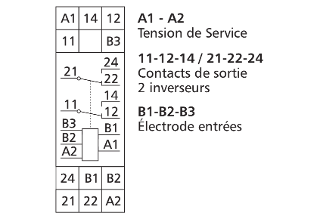

Le détecteur de niveau sert à surveiller le niveau ou les fuites de tous les milieux conducteurs non combustibles. Le seuil d'action peut être réglé via un potentiomètre proportionnel. En tant que détecteur, l'appareil fonctionne avec une électrode (EO) et la mise à la terre (EM), par ex. pour les messages concernant le minimum et le maximum, comme protection contre le débordement ou la marche à vide de pompes à immersion. Si la surface du niveau est agitée, il est recommandé d'utiliser une électrode supplémentaire (EU). En tant que régulateur tout ou rien, l'appareil contrôle des pompes ou des vannes au moyen des électrodes EO, EU et de la mise à la terre EM pour remplir ou vider automatiquement des cuves. Comme mise à la terre, il est possible d'utiliser une paroi de la cuve qui est conductrice envers le milieu. Si 2 électrodes sont raccordées il faut relier les contacts B2 et B3 avec un cavalier! Version : 230 V CA
- Non destiné à la commercialisation en Amérique du Nord
Caractéristiques
Données générales
230 V CA
de 5 à 50 kohms, réglable
jusqu'à 3 électrodes
12 V
2 contacts inverseurs (DPDT)
250 V
0,25
8 A via tous les contacts
1 x 107 cycles de fonctionnement
1 x 105 cycles de fonctionnement
600 cycles de fonctionnement/h
DEL verte
22,5 x 75 x 95 mm
300 g
de 0 °C à 55 °C
de -20 °C à 70 °C
IP40 / IP20

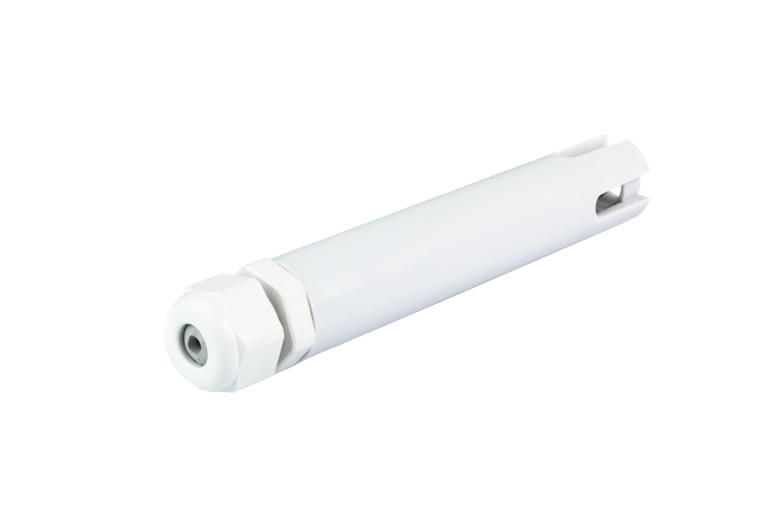

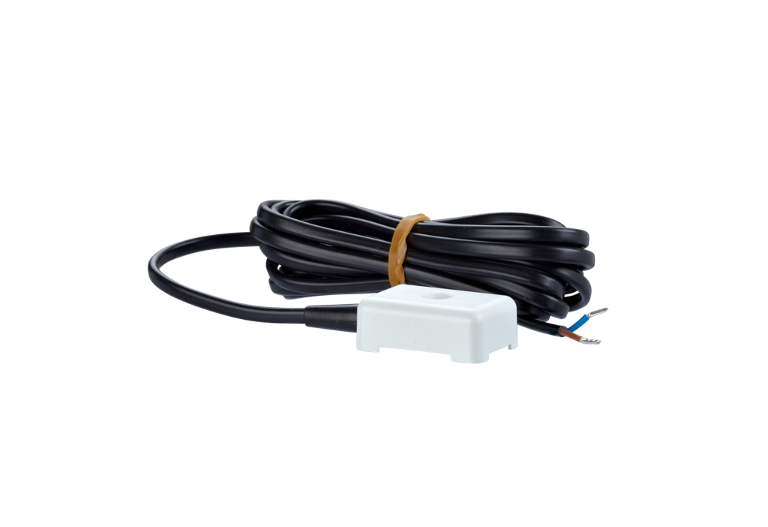

Accessoires
Références
11030805
4250184121244
