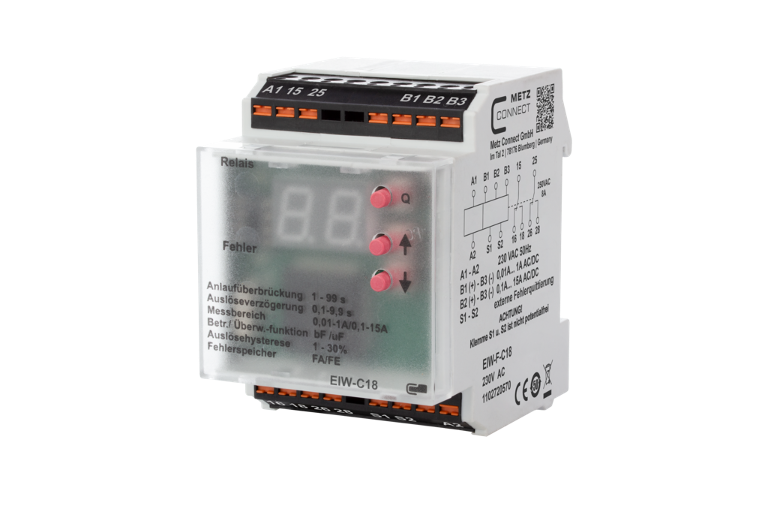

EIW-F-C18 230 V CA
Description
Surveillance de courants continus ou alternatifs dans des installations sous tension. Un dépassement des valeurs réglées vers le haut ou vers le bas est indiqué et une commutation est déclenchée. L'affichage intégré à 7 segments donne des informations sur la cause des erreurs. Une entrée manuelle sur l'appareil permet de régler le type de courant à mesurer (CA ou CC), un seuil inférieur et un seuil supérieur, la temporisation de la réponse ainsi que la mémoire d'erreurs (marche ou arrêt). Les deux plages de mesure du courant peuvent être sélectionnées via les blocs de jonction. L'erreur peut être acquittée directement sur l'appareil ainsi que via un contact externe.
- Raccordement avec borniers à ressort (Push-In)
- Non destiné à la commercialisation en Amérique du Nord
Caractéristiques
Données générales
230 V CA, 50 Hz
15 mA maxi.
de 0,01 A à 1 A
de 0,1 A à 15 A
de 0,1 s à 9,9 s, réglable
2, inverseurs (DPDT)
250 V CA maxi.
8 A maxi.
3 x 107 cycles de fonctionnement
1 x 105 cycles de fonctionnement
2 affichages sur 7 segments
DEL verte, rouge
50 x 69,3 x 60 mm
200 g
de -5 °C à 55 °C
de -20 °C à 70 °C
IP40 / IP20
Références
1102720570
4251394629339
