Connecteur femelle M12, codage X, IP67, Cat.6_A, Ø 6-9,7 mm,
à confectionner sur site, droit

Description

Connecteur femelle M12 cat.6_A, 8 pôles, à confectionner sur site
Selon IEC 61076-2-109
Convient pour 10 GBit selon IEEE 802.3an
Raccordement de AWG 26/1 à 22/1, AWG 26/7 à 22/7 possible
Fil monobrin, diamètre du conducteur en cuivre de 0,4 à 0,64 mm
Fil multibrins, diamètre du conducteur en cuivre de 0,48 à 0,76 mm
Diamètre maximal du fil avec isolation 1,6 mm
Gainage de 6,0 à 9,7 mm
Est composé de seulement 2 éléments
Confection extrêmement simple - raccordement sans outillage spécial
Boîtier en zinc moulé sous pression convenant aux applications industrielles
Adapté aux applications dans l'industrie ferroviaire selon la fiche technique

Caractéristiques

Données générales

Mesure électromagnétique selon MICE:

Format:

douille / prise femelle / connecteur femelle

Blindage:

blindé

Technique de transmission:

Cuivre

Dimension [Longueur] (mm):

49 mm

Dimension [Largeur] (mm):

16.8 mm

Dimension [Hauteur] (mm):

16.8 mm

Dimension [Longueur] (pouces):

1.929 in.

Dimension [Largeur] (pouces):

0.661 in.

Dimension [Hauteur] (pouces):

0.661 in.

A monter sur site:

oui

Possiblité d'étiquetage:

sur boîtier

Propriétés de la technique de transmission

Catégorie (ISO):

6_A

Catégorie (TIA):

Remote Powering:

oui

PoE:

IEEE 802.3af

PoE plus:

IEEE 802.3at

UPoE:

oui

Vitesse de transmission jusqu'à 10 GBit:

IEEE 802.3an

Raccordements/interfaces

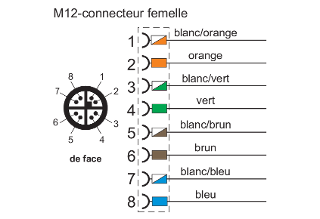

Connectique interface 1:

IDC-connexion

Connectique interface 2:

M12-connecteur femelle

Codage interface 2:

codage X

Nombre de ports interface 2:

Nombre de ports équipés interface 2:

Nombre de positions/contacts interface 1:

Nombre de positions/contacts interface 2:

Section du conducteur monobrin [AWG] min-max:

AWG 26/1 - AWG 22/1

Section du conducteur monobrin [mm²] min-max:

0,128 - 0,324 mm²

Diamètre du conducteur monobrin [mm] min-max:

0,409 - 0,643 mm

Diamètre du conducteur monobrin [inch] min-max:

0,016 - 0,025 in.

Section du conducteur multibrins [AWG] min-max:

AWG 26/7 - AWG 22/7

Section du conducteur multibrins [mm²] min-max:

0,141 - 0,355 mm²

Diamètre du conducteur multibrins [mm] min-max:

0,483 - 0,762 mm

Diamètre du conducteur multibrins [inch] min-max:

0,019 - 0,03 in.

Diamètre de brin (conducteur avec isolation) [mm min.]:

0.85 mm

Diamètre de brin (conducteur avec isolation) [mm max.]:

1.6 mm

Diamètre de brin (conducteur avec isolation) [pouces min.]:

0.033 in.

Diamètre de brin (conducteur avec isolation) [pouces max.]:

0.063 in.

Diamètre de la gaine de câble [mm min.]:

6 mm

Diamètre de la gaine de câble [mm max.]:

9.70

Diamètre de la gaine de câble [pouces min.]:

0.236 in.

Diamètre de la gaine de câble [pouces max.]:

0.382

Accès ou départ de câble:

droit M12

Propriétés électriques

Capacité de courant:

0,5 A

Tension assignée:

50 V AC / 60 V DC

Résistance:

max. 5 mOhm

Résistance d'isolation:

min. 100 MOhm

Informations mécaniques

Type de fixation:

vissable

Force d'insertion et d'extraction:

max. 30 N

Endurance - Nombre de cycles de connexion:

min. 100

Matériaux et propiétés des matériaux

Matériau - Boîtier:

GD-Zn

Matériau - Contact:

CuZnPb (laiton)

Matériau - Surface du contact:

Ni + Au (nickel + or)

Matériau - Blindage:

CuSn

Matériau - Surface du blindage:

Matériau - Pièce de chargement:

PA UL94-V0

Sans halogène:

oui

Matériau - Surface:

Ni (nickel)

RoHS:

conforme

Conditions d'environnment

Température - Stockage °C [min.]:

-40 °C

Température - Stockage °C [max.]:

85 °C

Température - Stockage °F [min.]:

-40 °F

Température - Stockage °F [max.]:

185 °F

Température - Service °C [min.]:

-40 °C

Température - Service °C [max.]:

85 °C

Température - Service °F [min.]:

-40 °F

Température - Service °F [max.]:

185 °F

Pénétration de particules interface 2:

IP6X en état enfiché

Pénétration de liquide/immersion interface 2:

IPX5 en état enfiché, IPX7 en état enfiché

Catégorie de surtension [1]:

III

Degré d'encrassement [1]:

Choc:

490 m/s²

Accessoires

KAPRi plus testeur de câbles et d'installations

Références

Référence:

MMF881A315

EAN:

4250184171089
