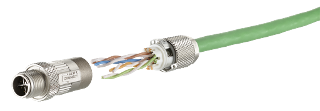

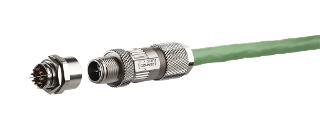

Connecteur M12, codage X, IP67, Cat.6A, Ø 6-9,7 mm,
à confectionner sur site, droit
Description
- connecteur mâle M12, cat.6A à confectionner sur site, codage X, basé sur IEC PAS 61076-2-109
- pour raccorder des câbles à 8 fils, pour AWG 22
- raccordement de AWG 26/1 à 22/1 , AWG 26/7 à 22/7 possible
- fil monobrin, diamètre du conducteur en cuivre de 0,4 à 0,64 mm
- fil multibrin, diamètre du conducteur en cuivre de 0,48 à 0,76 mm
- diamètre maximal du brin 1,6 mm
- gaine de 6,0 à 9,7 mm
- est composé seulement de 2 éléments
- confection extrêmement simple - raccordement sans outillage spécial
- boîtier en zinc moulé sous pression convenant aux applications industrielles
- adapté aux applications dans l'industrie ferroviaire selon la fiche technique
Caractéristiques
Données générales
E2
connecteur mâle
blindé
Cuivre
52 mm
16.8 mm
16.8 mm
2.047 in.
0.661 in.
0.661 in.
oui
sur boîtier
Propriétés de la technique de transmission
6A
6A
oui
IEEE 802.3af
IEEE 802.3at
oui
oui
IEEE 802.3an
Raccordements/interfaces
IDC-connexion

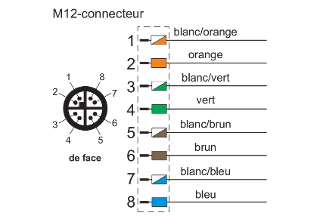

M12-connecteur
codage X
1
1
8
8
AWG 26/1 - AWG 22/1
0,128 - 0,324 mm²
0,409 - 0,643 mm
0,016 - 0,025 in.
AWG 26/7 - AWG 22/7
0,141 - 0,355 mm²
0,483 - 0,762 mm
0,019 - 0,03 in.
0.85 mm
1.6 mm
0.033 in.
0.063 in.
6 mm
9.70 mm
0.236 in.
0.382 in.
droit M12
Propriétés électriques
0,5 A
50 V AC / 60 V DC
max. 5 mOhm
min. 100 MOhm
500 V CC
Informations mécaniques
vissable
max. 30 N
min. 100
Matériaux et propiétés des matériaux
GD-Zn
CuZnPb (laiton)
Ni + Au (nickel + or)
CuSn
Sn
PA UL94-V0
oui
Ni (nickel)
conforme
Conditions d'environnment
-40 °C
85 °C
-40 °F
185 °F
-40 °C
85 °C
-40 °F
185 °F
IP6X en état enfiché
IPX7 en état enfiché
25 °C / +40 °C / 93% RH // 5 cycles
III
2
490 m/s²

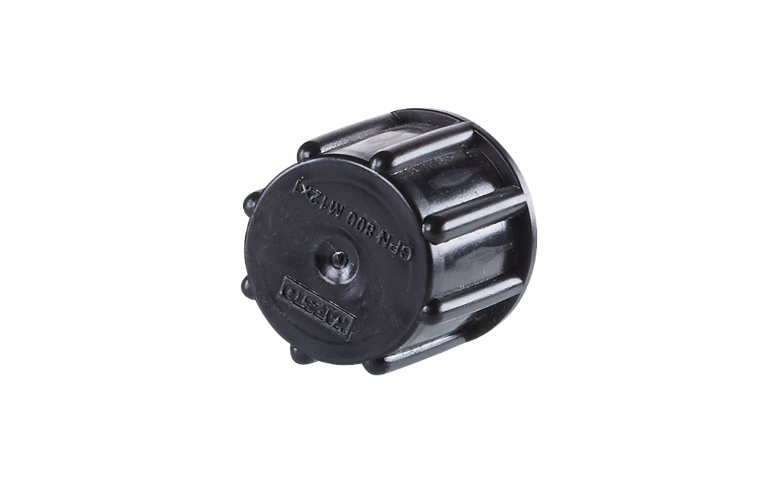

Accessoires
Références
MNF881A315-0001
4250184151166
