Connecteur M12, codage D, IP67, Cat.5, Ø 4-6 mm,
à confectionner sur site, droit

Description

connecteur M12 connectable sur site, Cat.5, codage D selon DIN EN 61076-2-101
pour raccorder des câbles à 4 fils
raccordement de AWG 26/7 à 22/7 , AWG 24/1 à 22/1 possible
fil monobrin, diamètre du conducteur en cuivre de 0,4 à 0,64 mm
fil multibrin, diamètre du conducteur en cuivre de 0,48 à 0,76 mm
diamètre maximal du brin 1,6 mm
gaine de câble de 4,0 à 6,0 mm
est composé seulement de 2 éléments
confection extrêmement simple - raccordement sans outillage spécial
boîtier en zinc moulé sous pression convenant aux applications industrielles
adapté aux applications dans l'industrie ferroviaire selon la fiche technique

Caractéristiques

Données générales

Mesure électromagnétique selon MICE:

Format:

connecteur mâle

Blindage:

blindé

Technique de transmission:

Cuivre

Dimension [Longueur] (mm):

52 mm

Dimension [Largeur] (mm):

16.8 mm

Dimension [Hauteur] (mm):

16.8 mm

Dimension [Longueur] (pouces):

2.047 in.

Dimension [Largeur] (pouces):

0.661 in.

Dimension [Hauteur] (pouces):

0.661 in.

A monter sur site:

oui

Possiblité d'étiquetage:

sur boîtier

Propriétés de la technique de transmission

Catégorie (ISO):

Catégorie (TIA):

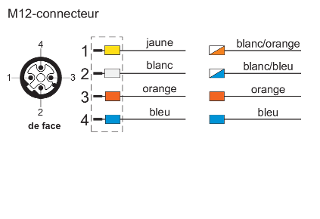

Raccordements/interfaces

Connectique interface 1:

IDC-connexion

Connectique interface 2:

M12-connecteur

Codage interface 2:

codage D

Nombre de ports interface 2:

Nombre de ports équipés interface 2:

Nombre de positions/contacts interface 1:

Nombre de positions/contacts interface 2:

Section du conducteur monobrin [AWG] min-max:

AWG 24/1 - AWG 22/1

Section du conducteur monobrin [mm²] min-max:

0,205 - 0,324 mm²

Diamètre du conducteur monobrin [mm] min-max:

0,511 - 0,643 mm

Diamètre du conducteur monobrin [inch] min-max:

0,02 - 0,025 in.

Section du conducteur multibrins [AWG] min-max:

AWG 26/7 - AWG 22/7

Section du conducteur multibrins [mm²] min-max:

0,141 - 0,355 mm²

Diamètre du conducteur multibrins [mm] min-max:

0,483 - 0,762 mm

Diamètre du conducteur multibrins [inch] min-max:

0,019 - 0,03 in.

Diamètre de brin (conducteur avec isolation) [mm min.]:

0.85 mm

Diamètre de brin (conducteur avec isolation) [mm max.]:

1.6 mm

Diamètre de brin (conducteur avec isolation) [pouces min.]:

0.033 in.

Diamètre de brin (conducteur avec isolation) [pouces max.]:

0.063 in.

Diamètre de la gaine de câble [mm min.]:

4 mm

Diamètre de la gaine de câble [mm max.]:

6 mm

Diamètre de la gaine de câble [pouces min.]:

0.197 in.

Diamètre de la gaine de câble [pouces max.]:

0.382 in.

Accès ou départ de câble:

droit M12

Propriétés électriques

Capacité de courant:

max. 1 A

Résistance d'isolation:

min. 100 MOhm

Informations mécaniques

Type de fixation:

vissable

Endurance - Nombre de cycles de connexion:

min. 100

Matériaux et propiétés des matériaux

Matériau - Boîtier:

GD-Zn

Matériau - Contact:

CuZnPb (laiton)

Matériau - Surface du contact:

Ni + Au (nickel + or)

Matériau - Blindage:

CuSn

Matériau - Surface du blindage:

Matériau - Pièce de chargement:

PA UL94-V0

Sans halogène:

oui

Matériau - Surface:

Ni (nickel)

RoHS:

conforme

Conditions d'environnment

Température - Stockage °C [min.]:

-40 °C

Température - Stockage °C [max.]:

85 °C

Température - Stockage °F [min.]:

-40 °F

Température - Stockage °F [max.]:

185 °F

Température - Service °C [min.]:

-40 °C

Température - Service °C [max.]:

85 °C

Température - Service °F [min.]:

-40 °F

Température - Service °F [max.]:

185 °F

Pénétration de particules:

IP6X en état enfiché

Pénétration de liquide/immersion:

IPX7 en état enfiché

Chaleur humide:

25 °C / +40 °C / 93% RH // 5 cycles

Catégorie de surtension [1]:

III

Degré d'encrassement [1]:

Choc:

490 m/s²

Références

Référence:

MNF891A115

EAN:

4251394672793
