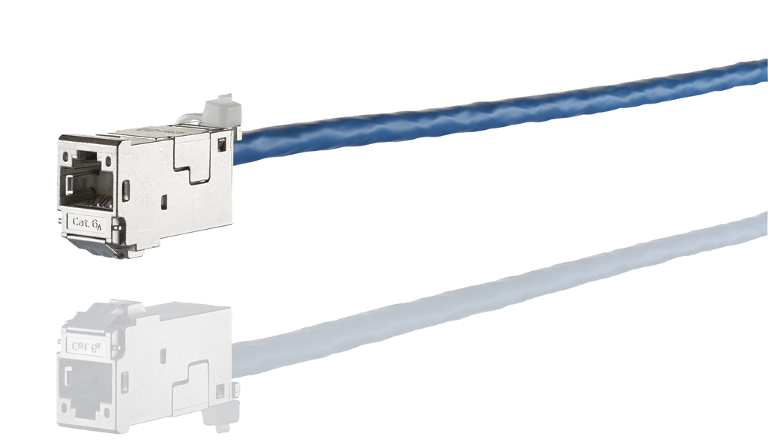

E-DAT modul Cat.6_A 8(8) connecteur femelle

Description

unité de raccordement modulaire Cat. 6_A, RJ45
test de composants Cat.6_A selon ISO/IEC 11801, DIN EN 50173-1, ANSI/TIA-568.2-D et IEC 60603-7-51, certifié GHMT
respect de la classe E_A selon ISO/IEC 11801, DIN EN 50173-1
tests réalisés : lien jusqu'à 500 MHz
raccordement simplifié de câbles de données avec 2 à 4 paires AWG 26/1 à 22/1 et de conducteurs multibrins en cuivre à 7 brins AWG 26/7 - 22/7 sur contacts à déplacement d'isolant IDC

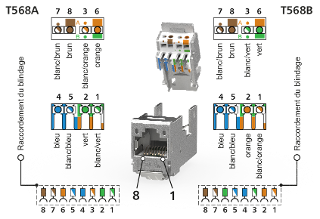

marquage de l'assignation des brins T568A et T568B
pose facile et rapide des paires de brins dans la pièce de chargement E-DAT modul
boîtier du module en zinc moulé sous pression, traité
montage sans outillage spécial
décharge de traction avec attache-câbles sur le module
possibilité de fixation pour clapet anti-poussière
format : MC Modul
arrivée de câble 180°
livraison en kit de 10, peuvent être livrées séparément

Caractéristiques

Données générales

Domaines d'application:

zones de bureaux
centre de données

Mesure mécanique selon MICE:

Mesure ingress selon MICE:

Mesure climatique selon MICE:

Mesure électromagnétique selon MICE:

Format:

douille / prise femelle / connecteur femelle

Blindage:

blindé

Technique de transmission:

Cuivre

Raccordements:

T568A et T568B

Couleur:

métallique

Dimension [Longueur] (mm):

43.85 mm

Dimension [Largeur] (mm):

14.7 mm

Dimension [Hauteur] (mm):

22.4 mm

Dimension [Longueur] (pouces):

1.726 in.

Dimension [Largeur] (pouces):

0.579 in.

Dimension [Hauteur] (pouces):

0.882 in.

Poids [gramme]:

41.3 g

Poids [livre]:

0.0911 lb

Modularité:

oui

A monter sur site:

oui

Possiblité d'étiquetage:

sur boîtier

Propriétés de la technique de transmission

Catégorie (ISO):

6_A

Classe (ISO/IEC):

E_A

Catégorie (TIA):

Remote Powering:

oui

PoE:

IEEE 802.3af

PoE plus:

IEEE 802.3at

UPoE:

oui

4PPoE:

IEEE 802.3bt

HDBaseT:

oui

Vitesse de transmission jusqu'à 10 GBit:

IEEE 802.3an

Raccordements/interfaces

Connectique interface 1:

IDC-connexion

Connectique interface 2:

RJ45-connecteur femelle

Nombre de ports interface 2:

Nombre de ports équipés interface 2:

Nombre de positions/contacts interface 1:

Nombre de positions/contacts interface 2:

8P/8C

Section du conducteur monobrin [AWG] min-max:

AWG 26/1 - AWG 22/1

Section du conducteur monobrin [mm²] min-max:

0,128 - 0,324 mm²

Diamètre du conducteur monobrin [mm] min-max:

0,409 - 0,643 mm

Diamètre du conducteur monobrin [inch] min-max:

0,016 - 0,025 in.

Section du conducteur multibrins [AWG] min-max:

AWG 26/7 - AWG 22/7

Section du conducteur multibrins [mm²] min-max:

0,141 - 0,355 mm²

Diamètre du conducteur multibrins [mm] min-max:

0,483 - 0,762 mm

Diamètre du conducteur multibrins [inch] min-max:

0,019 - 0,03 in.

Diamètre de la gaine de câble [mm min.]:

5.5 mm

Diamètre de la gaine de câble [mm max.]:

10,00

Diamètre de la gaine de câble [pouces min.]:

0.197 in.

Diamètre de la gaine de câble [pouces max.]:

0.394

Accès ou départ de câble:

180°

Raccordement du blindage:

ressort flexible de contact

Propriétés électriques

Capacité de courant:

max. 1 A

Tension assignée:

max. 50 V

Résistance de contact:

max. 20 mOhm

Résistance:

max. 200 mOhm

Résistance d'isolation:

min. 500 MOhm

Tension de tenue conducteur-conducteur (secondaire) [V DC]:

min. 1000 V CC

Informations mécaniques

Découpe:

Module

Type de fixation:

juxtaposable

Force d'insertion et d'extraction:

max. 20 N

Position/réception du levier d'arrêt en
position standard de montage:

en haut

décharge de traction:

avec attache-câble au module

Matériaux et propiétés des matériaux

Matériau - Boîtier:

GD-Zn

Matériau - Contacts autodénudants:

CuSn

Matériau - Surface des contacts autodénudants:

Matériau - Contact:

Métal de ressort

Matériau - Surface du contact:

Ni + Au (nickel + or)

Matériau - Porte-contacts:

PA 6.6

Sans halogène:

oui

Matériau - Surface:

Ni (nickel)

RoHS:

conforme

Conditions d'environnment

Température - Stockage °C [min.]:

-40 °C

Température - Stockage °C [max.]:

70 °C

Température - Stockage °F [min.]:

-40 °F

Température - Stockage °F [max.]:

158 °F

Température - Service °C [min.]:

-40 °C

Température - Service °C [max.]:

70 °C

Température - Service °F [min.]:

-40 °F

Température - Service °F [max.]:

158 °F

Accessoires

Clapet anti-poussière pour C6_Amodul blanc pur

Clapet anti-poussière pour C6_Amodul gris clair

Clapet anti-poussière pour C6_Amodul jaune

Clapet anti-poussière pour C6_Amodul bleu

Clapet anti-poussière pour C6_Amodul vert

Clapet anti-poussière pour C6_Amodul rouge

Clapet anti-poussière pour C6_Amodul noir, (250 pcs)

Clapet anti-poussière pour C6_Amodul noir

Est un accessoire de

Modul boîtier en saillie 2 ports blanc pur, non équipé

Modul boîtier en saillie 3 ports blanc pur, non équipé

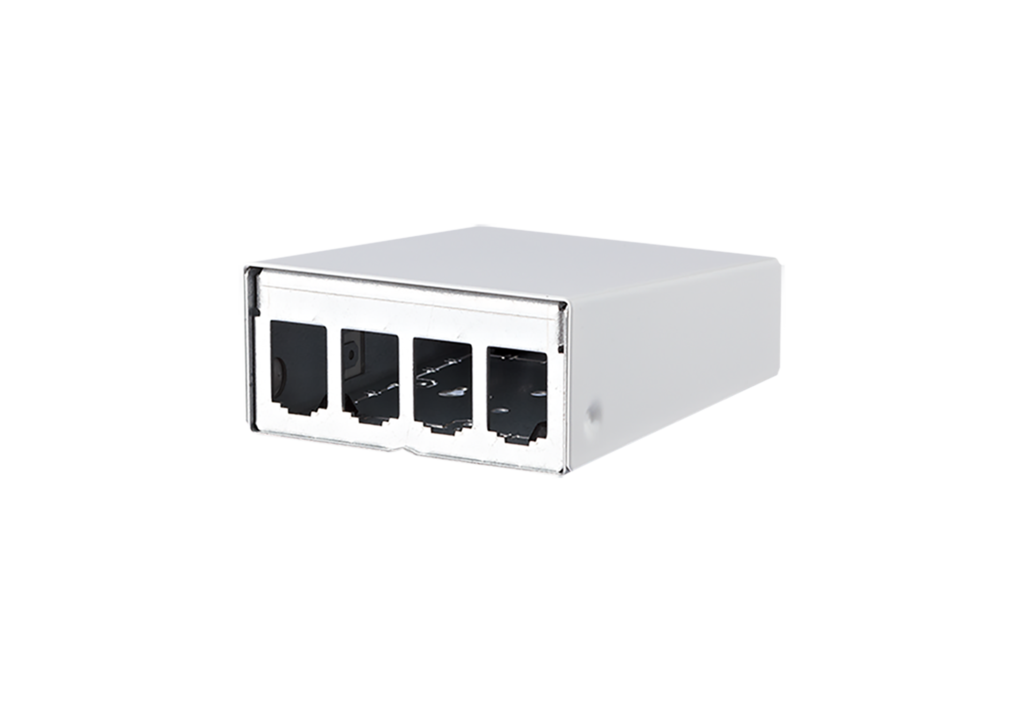

Modul boîtier en saillie 4 ports blanc pur, non équipé
