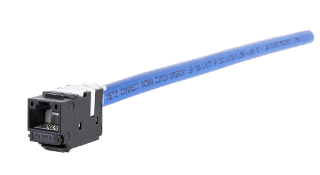

UTP modul 8(8) Cat.6 noir

Description

module UTP non blindé de la cat.6, classe E
convient pour 1 GBit Ethernet (IEEE 802.3an), Remote Powering (PoE, PoE plus, UPoE et 4PPoE) et HDBaseT
respect de la classe E selon ISO/IEC 11801, DIN EN 50173-1
raccordement simplifié de câbles de données avec 2 à 4 paires AWG 24/1 à 22/1 et conducteurs multibrin en cuivre à 7 brins AWG 26/7 sur contacts à déplacement d'isolant IDC
décharge de traction avec attache-câbles possible sur le module UTP
format : Keystone
versions : marquage des couleurs des brins selon T568A et T568B, couleur du boîtier blanc ou noir

Caractéristiques

Données générales

Mesure mécanique selon MICE:

Mesure ingress selon MICE:

Mesure climatique selon MICE:

Mesure électromagnétique selon MICE:

Format:

douille / prise femelle / connecteur femelle

Blindage:

non blindé

Technique de transmission:

Cuivre

Raccordements:

T568A, T568B

Couleur:

noir

Dimension [Longueur] (mm):

36.55 mm

Dimension [Largeur] (mm):

14.7 mm

Dimension [Hauteur] (mm):

19.5 mm

Dimension [Longueur] (pouces):

1.439 in.

Dimension [Largeur] (pouces):

0.579 in.

Dimension [Hauteur] (pouces):

0.768 in.

Modularité:

oui

Possiblité d'étiquetage:

sur boîtier

Propriétés de la technique de transmission

Catégorie (ISO):

Classe (ISO/IEC):

Catégorie (TIA):

Remote Powering:

oui

PoE:

IEEE 802.3af

PoE plus:

IEEE 802.3at

UPoE:

oui

4PPoE:

IEEE 802.3bt

HDBaseT:

oui

Raccordements/interfaces

Connectique interface 1:

IDC-connexion

Connectique interface 2:

RJ45-connecteur femelle

Nombre de ports interface 2:

Nombre de ports équipés interface 2:

Nombre de positions/contacts interface 1:

Nombre de positions/contacts interface 2:

8P/8C

Section du conducteur monobrin [AWG] min-max:

AWG 26/1 - AWG 22/1

Section du conducteur monobrin [mm²] min-max:

0,128 - 0,324 mm²

Diamètre du conducteur monobrin [mm] min-max:

0,409 - 0,643 mm

Diamètre du conducteur monobrin [inch] min-max:

0,016 - 0,025 in.

Section du conducteur multibrins [AWG] min-max:

AWG 26/7 -

Section du conducteur multibrins [mm²] min-max:

0,141 - mm²

Diamètre du conducteur multibrins [mm] min-max:

0,483 - mm

Diamètre du conducteur multibrins [inch] min-max:

0,019 - in.

Accès ou départ de câble:

180°

Propriétés électriques

Capacité de courant:

max. 1 A

Tension assignée:

max. 50 V

Résistance de contact:

max. 20 mOhm

Résistance:

max. 200 mOhm

Résistance d'isolation:

min. 500 MOhm

Tension de tenue conducteur-conducteur (secondaire) [V DC]:

min. 1000 V CC

Informations mécaniques

Découpe:

Keystone

Type de fixation:

juxtaposable

Force d'insertion et d'extraction:

max. 20 N

Endurance - Nombre de cycles de connexion:

min. 750

Position/réception du levier d'arrêt en
position standard de montage:

bas

décharge de traction:

avec attache-câble au module

Matériaux et propiétés des matériaux

Matériau - Boîtier:

PA 6.6 UL94 V0

Matériau - Contact:

CuSn

Matériau - Surface du contact:

Ni + Au (nickel + or)

Sans halogène:

oui

RoHS:

conforme

Conditions d'environnment

Température - Stockage °C [min.]:

-40 °C

Température - Stockage °C [max.]:

70 °C

Température - Stockage °F [min.]:

-40 °F

Température - Stockage °F [max.]:

158 °F

Température - Service °C [min.]:

-40 °C

Température - Service °C [max.]:

70 °C

Température - Service °F [min.]:

-40 °F

Température - Service °F [max.]:

158 °F
