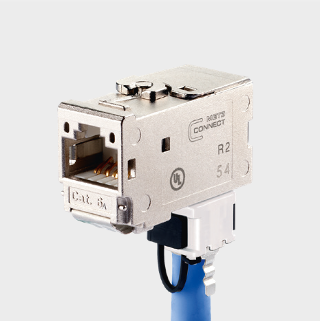

C6Amodul 270° connecteur femelle
Description
- catégorie 6A unité de raccordement modulaire RJ45
- format : MC Modul, arrivée du câble à 270°
- boîtier du module en une seule pièce, robuste et réutilisable, en zinc moulé sous pression, traité
- montage sans outillage spécial, décharge de traction au moyen d'un clip de verrouillage directement sur la pièce de chargement
- raccordement simplifié de câbles de données AWG 26/1 à 22/1 (monobrin) et AWG 26/7 à 22/7 (multibrin) sur des contacts à déplacement d'isolant IDC
- gestion intelligente des câbles dans la pièce de chargement - convient aussi pour les conducteurs fortement torsadés

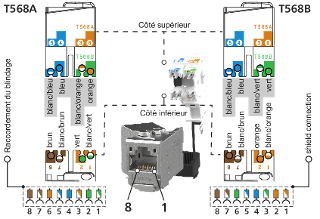

- marquage de l'assignation des brins T568A et T568B directement sur la pièce de chargement
- certifiée GHMT cat. 6A re-embedded PVP
- test de composants Cat.6A selon ISO/IEC 11801, DIN EN 50173-1, ANSI/TIA-568.2-D et IEC 60603-7-51, certifié GHMT
- respect de la classe EA jusqu'à 500 MHz selon ISO/IEC 11801, DIN EN 50173-1
- tests réalisés : composants jusqu'à 600 MHz, lien jusqu'à 800 MHz
Caractéristiques
Données générales
- zones de bureaux
M1
I1
C1
E2
douille / prise femelle / connecteur femelle
blindé
Cuivre
T568A, T568B
métallique
36 mm
14.7 mm
30.1 mm
1.417 in.
0.579 in.
1.185 in.
oui
oui
sur boîtier
par clip encliquetable
Propriétés de la technique de transmission
6A
EA
6A
oui
IEEE 802.3af
IEEE 802.3at
oui
IEEE 802.3bt
oui
IEEE 802.3an
Raccordements/interfaces
IDC-connexion
RJ45-connecteur femelle
1
1
8
8P/8C
AWG 26/1 - AWG 22/1
0,128 - 0,324 mm²
0,409 - 0,643 mm
0,016 - 0,025 in.
AWG 26/7 - AWG 22/7
0,141 - 0,355 mm²
0,483 - 0,762 mm
0,019 - 0,03 in.
5.5 mm
10,00 mm
0.217 in.
0.394
270°
Propriétés électriques
max. 1 A
max. 50 V
max. 20 mOhm
max. 200 mOhm
min. 500 MOhm
max. 1000 V CC
Informations mécaniques
Module
juxtaposable
max. 30 N
en haut
clip encliquetable
Matériaux et propiétés des matériaux
GD-Zn
Métal de ressort
Au (or)
oui
Ni (nickel)
conforme
Accessoires
Est un accessoire de
Références
130B12-E
4250184133452
