C6_Amodul K 180° connecteur femelle - Keystone

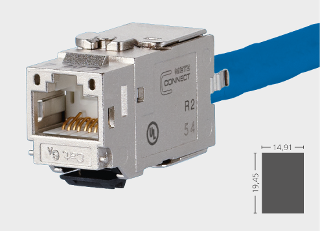

Description

catégorie 6_A unité de raccordement modulaire RJ45
format : Keystone, arrivée du câble à 180°
boîtier du module en une seule pièce, robuste et réutilisable, en zinc moulé sous pression, traité
montage sans outillage spécial, décharge de traction au moyen d'un clip de verrouillage directement sur la pièce de chargement
migration vers les systèmes 25G sans outillage spécial
raccordement simplifié de câbles de données AWG 26/1 à 22/1 (monobrin) et AWG 26/7 à 22/7 (multibrin) sur des contacts à déplacement d'isolant IDC
gestion intelligente des câbles dans la pièce de chargement - convient aussi pour les conducteurs fortement torsadés

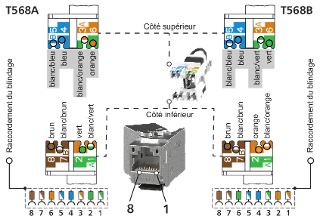

marquage de l'assignation des brins T568A et T568B directement sur la pièce de chargement
certifiée GHMT cat. 6_A re-embedded PVP
test de composants Cat.6_A selon ISO/IEC 11801, DIN EN 50173-1, ANSI/TIA-568.2-D et IEC 60603-7-51, certifié GHMT
respect de la classe E_A jusqu'à 500 MHz selon ISO/IEC 11801, DIN EN 50173-1
tests réalisés : composants jusqu'à 600 MHz, lien jusqu'à 800 MHz

Caractéristiques

Données générales

Domaines d'application:

zones de bureaux

Mesure mécanique selon MICE:

Mesure ingress selon MICE:

Mesure climatique selon MICE:

Mesure électromagnétique selon MICE:

Format:

douille / prise femelle / connecteur femelle

Blindage:

blindé

Technique de transmission:

Cuivre

Raccordements:

T568A, T568B

Couleur:

métallique

Dimension [Longueur] (mm):

36 mm

Dimension [Largeur] (mm):

14.7 mm

Dimension [Hauteur] (mm):

20 mm

Dimension [Longueur] (pouces):

1.417 in.

Dimension [Largeur] (pouces):

0.579 in.

Dimension [Hauteur] (pouces):

0.787 in.

Modularité:

oui

A monter sur site:

oui

Possiblité d'étiquetage:

sur boîtier

Possibilité de marquage:

par clip encliquetable

Propriétés de la technique de transmission

Catégorie (ISO):

6_A

Classe (ISO/IEC):

E_A

Catégorie (TIA):

Remote Powering:

oui

PoE:

IEEE 802.3af

PoE plus:

IEEE 802.3at

UPoE:

oui

4PPoE:

IEEE 802.3bt

HDBaseT:

oui

Vitesse de transmission jusqu'à 10 GBit:

IEEE 802.3an

Raccordements/interfaces

Connectique interface 1:

IDC-connexion

Connectique interface 2:

RJ45-connecteur femelle

Nombre de ports interface 2:

Nombre de ports équipés interface 2:

Nombre de positions/contacts interface 1:

Nombre de positions/contacts interface 2:

8P/8C

Section du conducteur monobrin [AWG] min-max:

AWG 26/1 - AWG 22/1

Section du conducteur monobrin [mm²] min-max:

0,128 - 0,324 mm²

Diamètre du conducteur monobrin [mm] min-max:

0,409 - 0,643 mm

Diamètre du conducteur monobrin [inch] min-max:

0,016 - 0,025 in.

Section du conducteur multibrins [AWG] min-max:

AWG 26/7 - AWG 22/7

Section du conducteur multibrins [mm²] min-max:

0,141 - 0,355 mm²

Diamètre du conducteur multibrins [mm] min-max:

0,483 - 0,762 mm

Diamètre du conducteur multibrins [inch] min-max:

0,019 - 0,03 in.

Diamètre de la gaine de câble [mm min.]:

5.5 mm

Diamètre de la gaine de câble [mm max.]:

10,00 mm

Diamètre de la gaine de câble [pouces min.]:

0.217 in.

Diamètre de la gaine de câble [pouces max.]:

0.394

Accès ou départ de câble:

180°

Propriétés électriques

Capacité de courant:

max. 1 A

Tension assignée:

max. 50 V

Résistance de contact:

max. 20 mOhm

Résistance:

max. 200 mOhm

Résistance d'isolation:

min. 500 MOhm

Tension de tenue conducteur-conducteur (secondaire) [V DC]:

max. 1000 V CC

Informations mécaniques

Découpe:

Keystone

Type de fixation:

juxtaposable

Force d'insertion et d'extraction:

max. 30 N

Position/réception du levier d'arrêt en
position standard de montage:

bas

décharge de traction:

clip encliquetable

Matériaux et propiétés des matériaux

Matériau - Boîtier:

GD-Zn

Matériau - Contact:

Métal de ressort

Matériau - Surface du contact:

Au (or)

Sans halogène:

oui

Matériau - Surface:

Ni (nickel)

RoHS:

conforme

Accessoires

Clapet anti-poussière pour C6_Amodul blanc pur

Clapet anti-poussière pour C6_Amodul gris clair

Clapet anti-poussière pour C6_Amodul jaune

Clapet anti-poussière pour C6_Amodul bleu

Clapet anti-poussière pour C6_Amodul vert

Clapet anti-poussière pour C6_Amodul rouge

Clapet anti-poussière pour C6_Amodul noir, (250 pcs)

Clapet anti-poussière pour C6_Amodul noir

Est un accessoire de

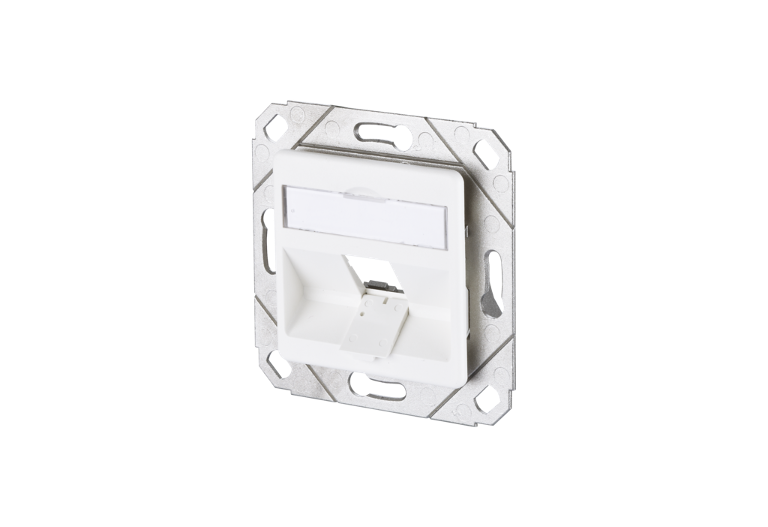

Keystone boîtier en saillie 2 ports blanc pur, non équipé

Keystone boîtier en saillie 3 ports blanc pur, non équipé

Keystone boîtier en saillie 4 ports blanc pur, non équipé

Keystone boîtier en saillie 6 ports blanc pur, non équipé

Keystone boîtier en saillie 8 ports blanc pur, non équipé

Keystone boîtier en saillie 12 ports blanc pur, non équipé

Keystone boîtier en saillie 16 ports blanc pur, non équipé

Keystone boîtier en saillie 2x12 ports blanc pur, non équipé

Boîte de raccordement 1 Port E-DAT modul Keystone

Boîte de raccordement 2 Port E-DAT modul Keystone

Keystone support pour module 19 pouces 1UH
24 ports gris clair non équipé, blindé

Keystone support pour module 19 pouces 1UH
24 ports noir non équipé, blindé

Keystone 19 pouces support pour module 1UH 24 ports noir
non équipé, blindé

Keystone support pour module 1UH, 24 ports coudée
gris non équipé, blindé

Keystone support pour module 1UH, 24 ports coudée
noir non équipé, blindé

SmartConnect Patch Panel 12 ports Keystone, non équipé

E-DAT Industry IP67 V6 pour keystone

E-DAT Industry IP67 V6 pour keystone avec kit de montage

Keystone REGplus IP20 gris clair non équipé

IP44 module boîtier montage en saillie avec couvercle
rabattable et serrure, blanc pur, 2 port non équipés
pour Keystone

IP44 module boîtier montage en saillie avec couvercle
rabattable et serrure, gris, 2 port non équipés
pour module Keystone

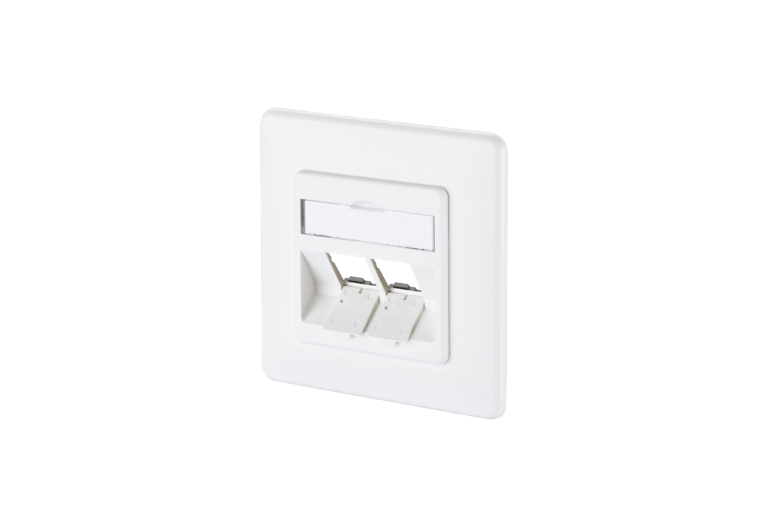

Module boîtier encastré avec couvercle rabattable
et serrure, blanc pur, 2 port non équipés pour Keystone

Module boîtier encastré avec couvercle rabattable
et serrure, gris, 2 port non équipés pour module Keystone

Boîte de raccordement 1 Port E-DAT coupleur

Boîte de raccordement 2 Port E-DAT coupleur

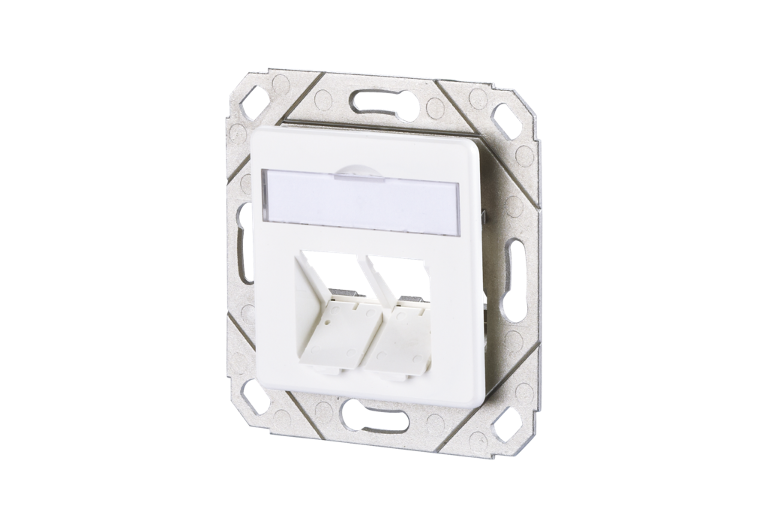

Keystone boîtier de raccordement encastré 1 port non équipé
blanc pur

Keystone boîtier de raccordement encastrement dans les
canalisations 1 port non équipé blanc pur

Keystone boîtier de raccordement encastré sans cache
1 port non équipé

Keystone boîtier de raccordement encastré 2 port non équipé
blanc pur

Keystone boîtier de raccordement encastrement dans les
canalisations 2 port non équipé blanc pur

Keystone boîtier de raccordement encastré sans cache
2 port non équipé

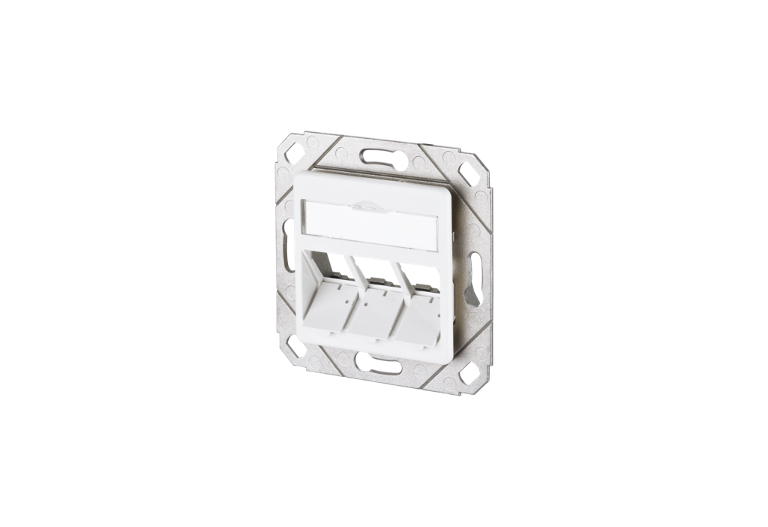

Keystone boîtier de raccordement encastré 3 port non équipé
blanc pur

Keystone boîtier de raccordement encastrement dans les
canalisations 3 port non équipé blanc pur

Keystone boîtier de raccordement encastré sans cache
3 port non équipé

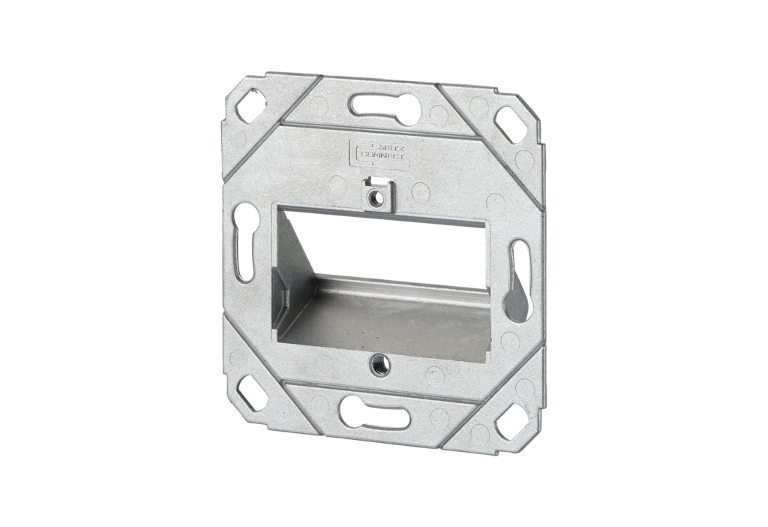

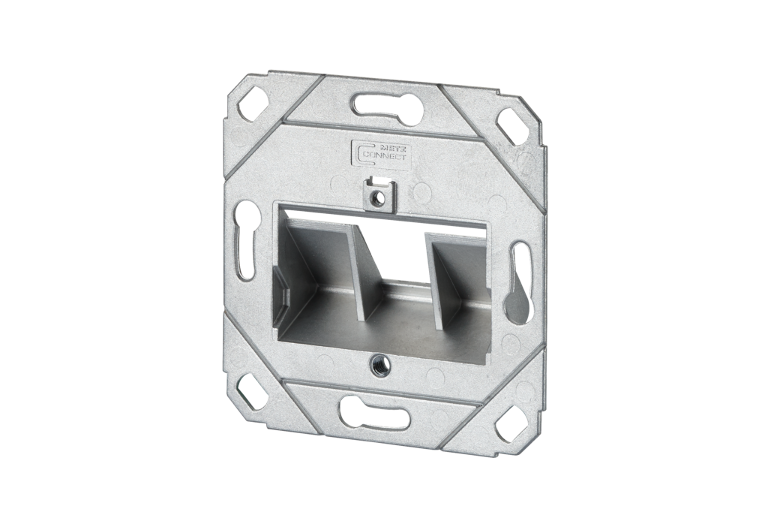

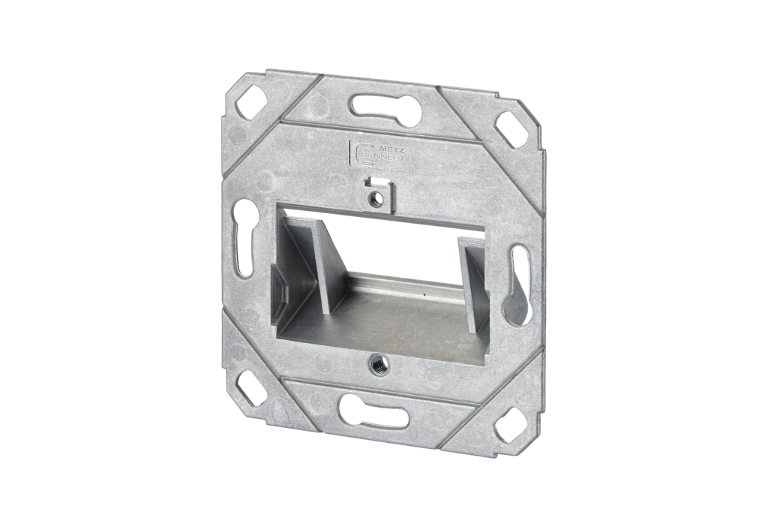

Keystone support pour module 3UH, 7UL 6 ports
acier inox non équipé

Boîte de raccordement 1 Port C6_Amodul Keystone

Boîte de raccordement 2 Port C6_Amodul Keystone

DCCS2 groupe d'assemblage 4 ports non équipé - format Keystone

MCO IP69k boîtier de protection pour une utilisation
en extérieur, kit pour pose libre

MCO IP69k boîtier de protection pour une utilisation
en extérieur, kit avec équerre de montage

MCO IP69k boîtier de protection pour une utilisation
en extérieur, kit de traversée de mur/boîtier

Références

Référence:

130B21-E

EAN:

4250184133483
