25Gmodul - Keystone 270° Jack

Description

Certifié par un laboratoire GHMT conforme à la méthode ISO/IEC TR-11801-9905 pour 25GBASE-T en Channel Link avec 30 m (50 m en préparation)
en préparation : ISO/IEC TR-11801-9909 pour 25GBASE-T en Channel Link avec 30 m
Complètement rétrocompatible en pleine conformité avec la classe E_A selon ISO / IEC 11801-1 et DIN EN 50173-1 (en Permanent Link jusqu'à 90 m, en Channel Link jusqu'à 100 m)
RJ45 selon IEC 60603-7-1: 2011, 2 types de montage : Module et Keystone
Connexion sans outils spécifique, montage et connexion rapide
Migration des systèmes 10G sans outillage spécial
La connexion des cordons de brassage et des câbles d'installation sont disponibles dans les tailles AWG 26/7 - 22/7 et AWG 26/1 - 22/1
Convient pour Ethernet 25GBit et 10GBit (IEEE 802.3an), Remote Powering (PoE, PoE plus, UPoE et 4PPoE), HDBaseT, SAT-IP et AVoverIP
Boîtier de module robuste et réutilisable en zinc moulé sous pression
Gestion intelligente des câbles dans les épanouisseurs - convient également pour des câbles torsadés - ainsi qu'une installation facile dans diverses applications
Decharge de traction avec un clip d'encliquetage directement sur l'épanouisseur.
Connnexion de blindage 360 °
Un clapet anti-poussière est disponible en option

Caractéristiques

Données générales

Domaines d'application:

zones de bureaux

Mesure mécanique selon MICE:

Mesure ingress selon MICE:

Mesure climatique selon MICE:

Mesure électromagnétique selon MICE:

Format:

douille / prise femelle / connecteur femelle

Blindage:

blindé

Technique de transmission:

Cuivre

Raccordements:

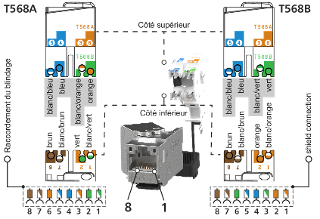

T568A, T568B

Couleur:

métallique

Dimension [Longueur] (mm):

36 mm

Dimension [Largeur] (mm):

14.7 mm

Dimension [Hauteur] (mm):

22.4 mm

Dimension [Longueur] (pouces):

1.417 in.

Dimension [Largeur] (pouces):

0.579 in.

Dimension [Hauteur] (pouces):

0.882 in.

Modularité:

oui

A monter sur site:

oui

Possiblité d'étiquetage:

sur boîtier

Possibilité de marquage:

par clip encliquetable

Propriétés de la technique de transmission

Classe (ISO/IEC):

E_A

Remote Powering:

oui

PoE:

IEEE 802.3af

PoE plus:

IEEE 802.3at

UPoE:

oui

4PPoE:

IEEE 802.3bt

HDBaseT:

oui

Vitesse de transmission jusqu'à 10 GBit:

IEEE 802.3an

Raccordements/interfaces

Connectique interface 1:

IDC-connexion

Connectique interface 2:

RJ45-connecteur femelle

Nombre de ports interface 2:

Nombre de ports équipés interface 2:

Nombre de positions/contacts interface 1:

Nombre de positions/contacts interface 2:

8P/8C

Section du conducteur monobrin [AWG] min-max:

AWG 26/1 - AWG 22/1

Section du conducteur monobrin [mm²] min-max:

0,128 - 0,324 mm²

Diamètre du conducteur monobrin [mm] min-max:

0,409 - 0,643 mm

Diamètre du conducteur monobrin [inch] min-max:

0,016 - 0,025 in.

Section du conducteur multibrins [AWG] min-max:

AWG 26/7 - AWG 22/7

Section du conducteur multibrins [mm²] min-max:

0,141 - 0,355 mm²

Diamètre du conducteur multibrins [mm] min-max:

0,483 - 0,762 mm

Diamètre du conducteur multibrins [inch] min-max:

0,019 - 0,03 in.

Accès ou départ de câble:

270°

Propriétés électriques

Capacité de courant:

max. 1 A

Tension assignée:

max. 50 V

Résistance de contact:

max. 20 mOhm

Résistance:

max. 200 mOhm

Résistance d'isolation:

min. 500 MOhm

Tension de tenue conducteur-conducteur (secondaire) [V DC]:

max. 1000 V CC

Informations mécaniques

Découpe:

Keystone

Type de fixation:

juxtaposable

Force d'insertion et d'extraction:

max. 30 N

Position/réception du levier d'arrêt en
position standard de montage:

bas

décharge de traction:

clip encliquetable

Matériaux et propiétés des matériaux

Matériau - Boîtier:

GD-Zn

Matériau - Contact:

Métal de ressort

Matériau - Surface du contact:

Au (or)

Sans halogène:

oui

Matériau - Surface:

Ni (nickel)

RoHS:

conforme

Est un accessoire de

IP44 module boîtier montage en saillie avec couvercle
rabattable et serrure, blanc pur, 2 port non équipés
pour Keystone

IP44 module boîtier montage en saillie avec couvercle
rabattable et serrure, gris, 2 port non équipés
pour module Keystone

Module boîtier encastré avec couvercle rabattable
et serrure, blanc pur, 2 port non équipés pour Keystone

Module boîtier encastré avec couvercle rabattable
et serrure, gris, 2 port non équipés pour module Keystone

Références

Référence:

130B22-25-E

EAN:

4251394629094
