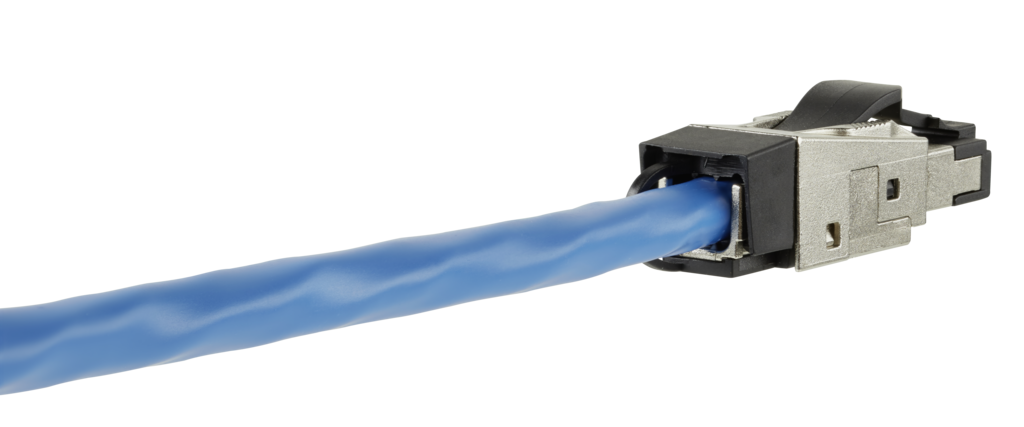

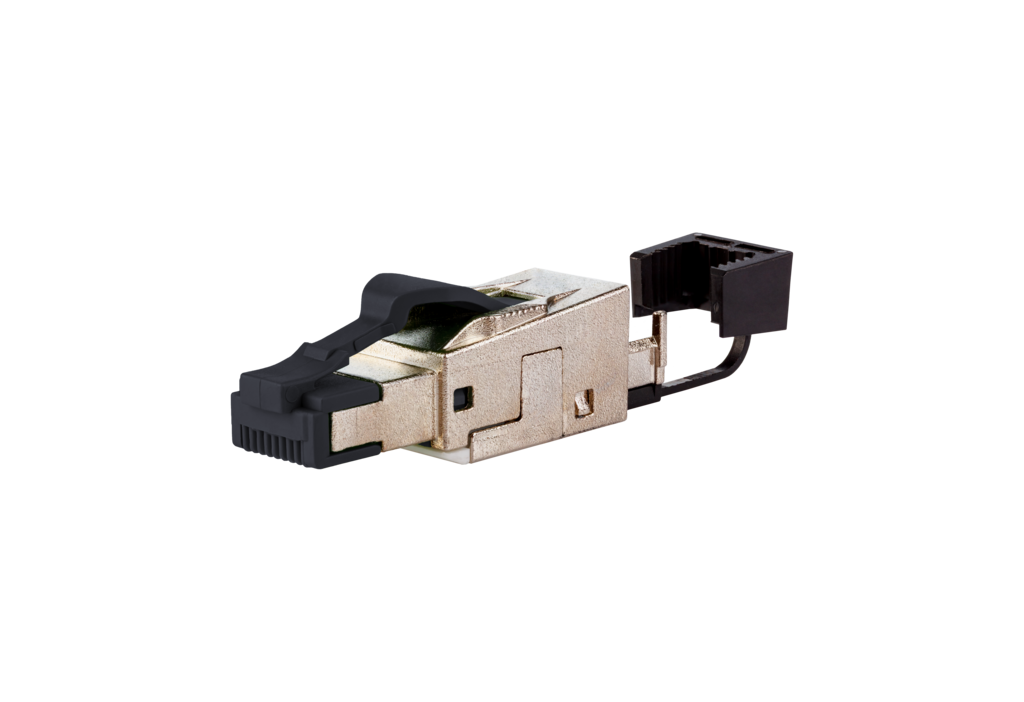

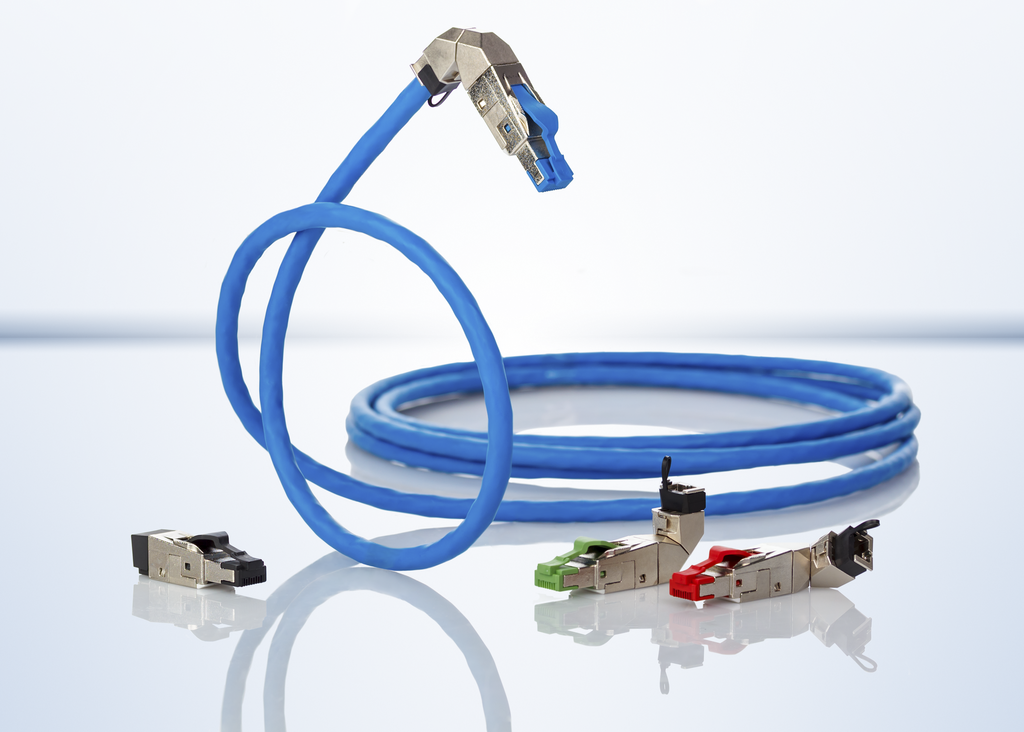

C6A RJ45 field plug pro
Description
- connecteur de la cat. 6A, classe EA, à confectionner sur site

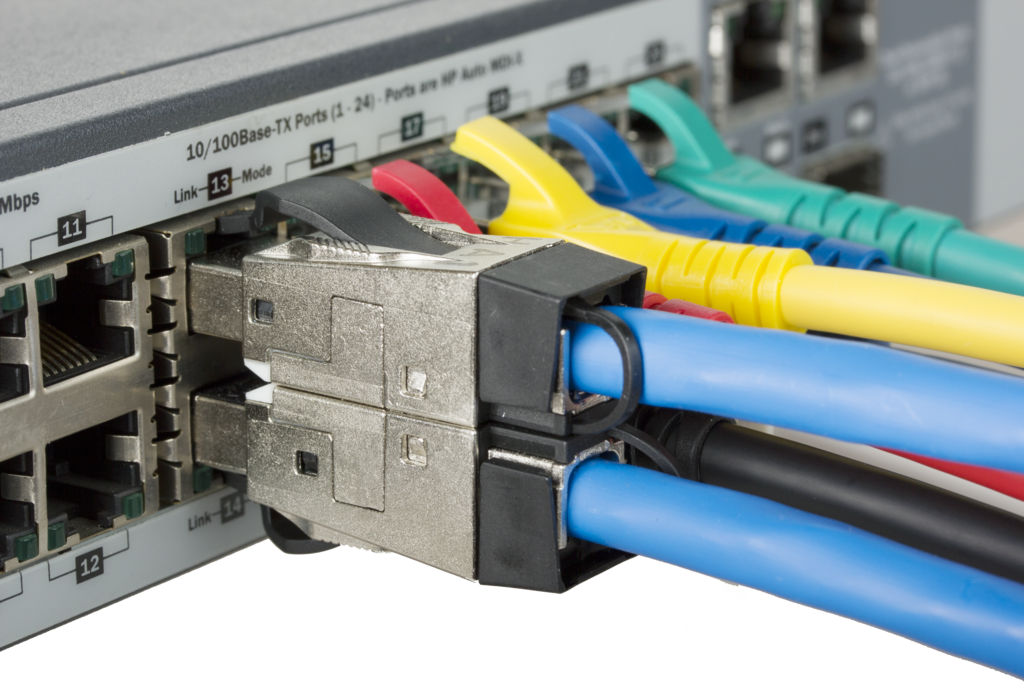

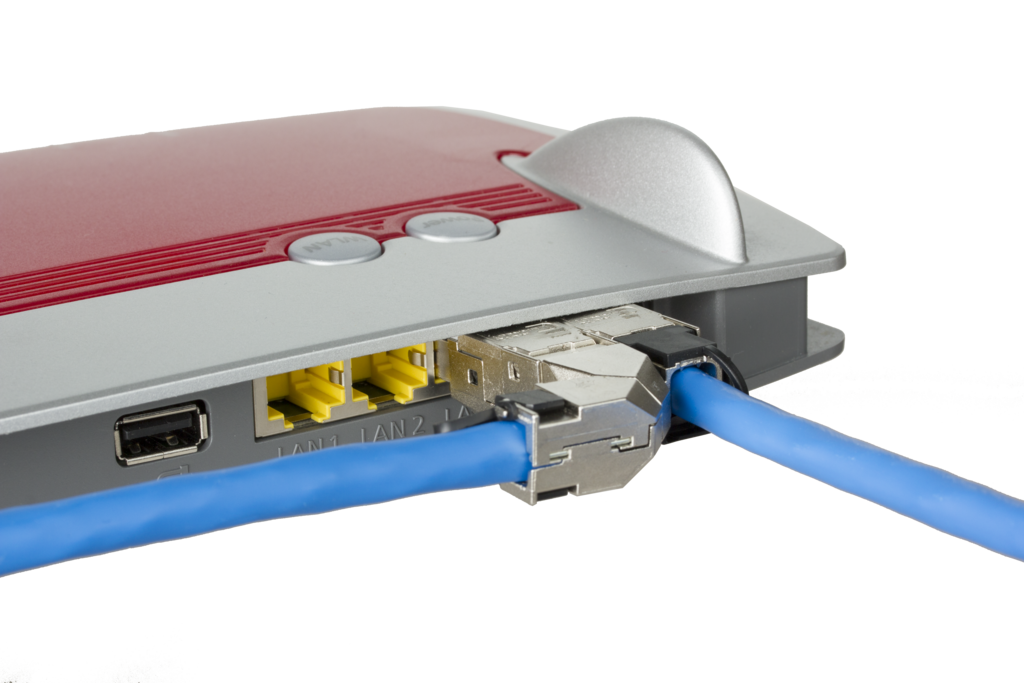

- entièrement blindé, convient pour les applications multiports

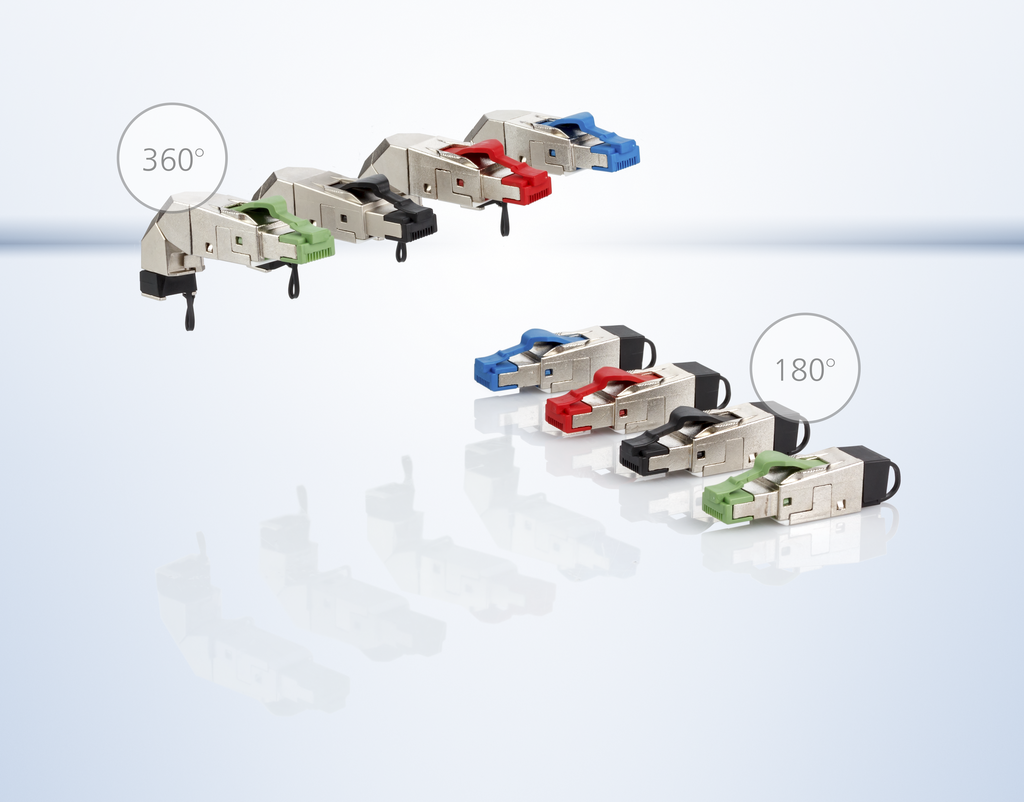

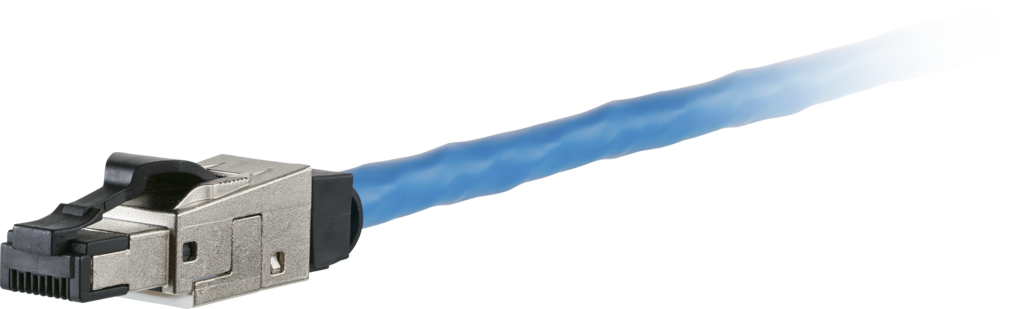

- arrivée du câble : droite (180°)

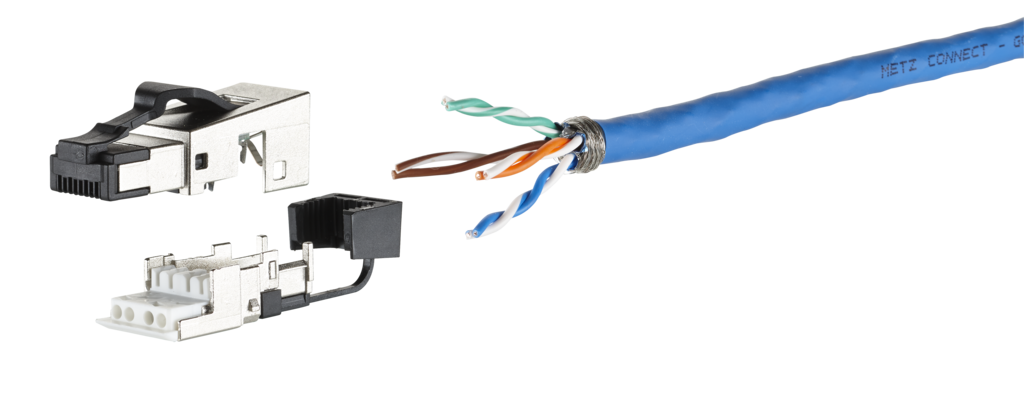

- confection extrêmement simple - raccordement sans outillage spécial
- raccordement fil multibrins : AWG 27/7 à 22/7, diamètre du conducteur de 0,46 à 0,76 mm
- raccordement fil monobrin : AWG 26/1 à 22/1, diamètre du conducteur de 0,409 à 0,64 mm
- propriétés de la technique de transmission Cat.6A selon ISO/IEC 11801
- respect de la classe EA selon ISO/IEC 11801, DIN EN 50173-1
- indice de protection IP20
- convient pour des diamètres de gainage de 5,5 à 9,5 mm

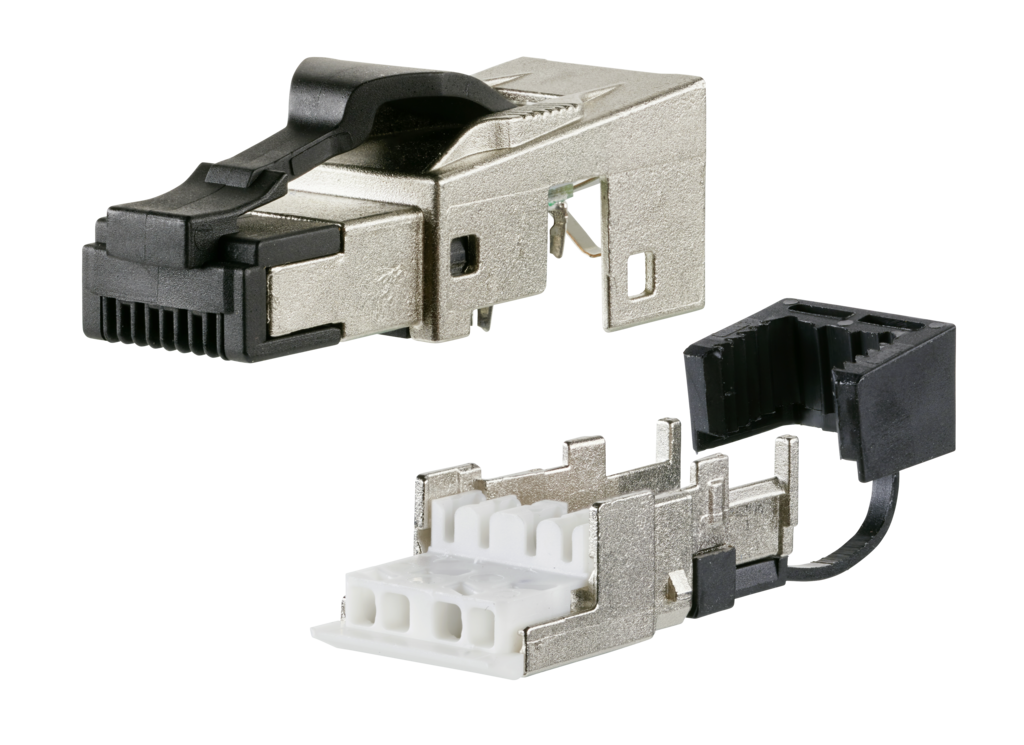

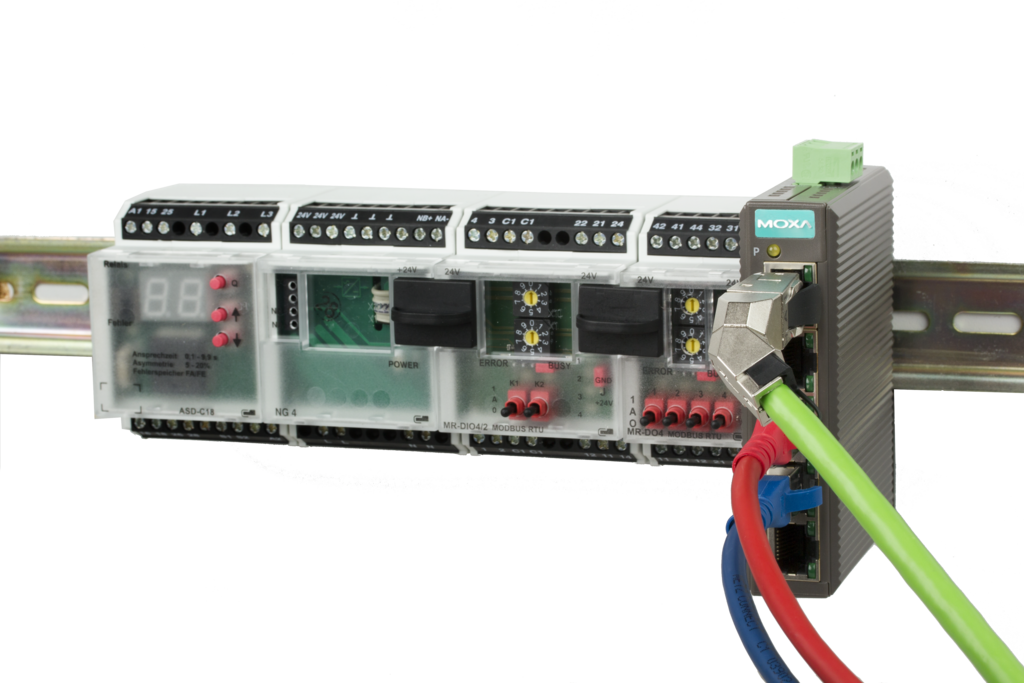

- boîtier en zinc moulé sous pression convenant aux applications industrielles, est composé seulement de 2 éléments
- décharge de traction par clip encliquetable directement sur la pièce de chargement
- crochet de verrouillage protégé
- reconnectable
Caractéristiques
Données générales
- câblage structuré des bâtiments
M1
I1
C1
E2
connecteur mâle
blindé
Cuivre
noir

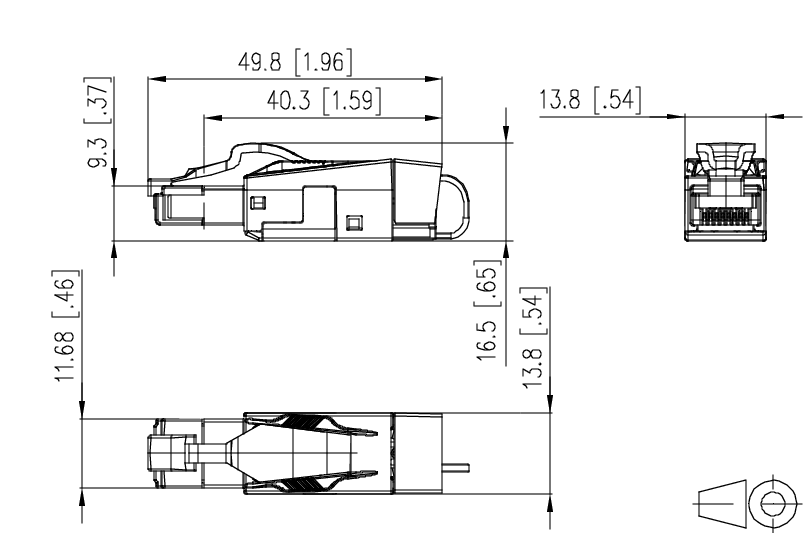

49.8 mm
13.8 mm
16.5 mm
1.961 in.
0.543 in.
0.65 in.
oui
sur boîtier
par clip encliquetable
Propriétés de la technique de transmission
6A
EA
6A
oui
IEEE 802.3af
IEEE 802.3at
oui
IEEE 802.3bt
oui
IEEE 802.3an
Raccordements/interfaces
IDC-connexion
Connecteur RJ45
1
1
8
8P/8C
AWG 26/1 - AWG 22/1
0,128 - 0,324 mm²
0,409 - 0,643 mm
0,016 - 0,025 in.
AWG 27/7 - AWG 22/7
0,111 - 0,355 mm²
0,457 - 0,762 mm
0,018 - 0,03 in.
1.6 mm
0.063 in.
5.5 mm
9,5 mm
0.217 in.
0,374 in.
180°
oui avec une section transversale plus grande ou pareille
ressort flexible de contact
Propriétés électriques
max. 1 A
max. 50 V
max. 20 mOhm
min. 500 MOhm
1000 V CC
1500 V CC
Informations mécaniques
juxtaposable
max. 20 N
min. 750
en haut
clip encliquetable
Matériaux et propiétés des matériaux
GD-Zn
CuSn
Ni + Au (nickel + or)
Matière plastique
oui
Ni (nickel)
conforme
Conditions d'environnment
-40 °C
85 °C
-40 °F
185 °F
-40 °C
85 °C
-40 °F
185 °F
Contrôle visuel après 500 heures de stockage à 95 °C (203 °F), rapport disponible sur demande.
IP2X
IPX0
Références
130E405032-E
4250184180593
