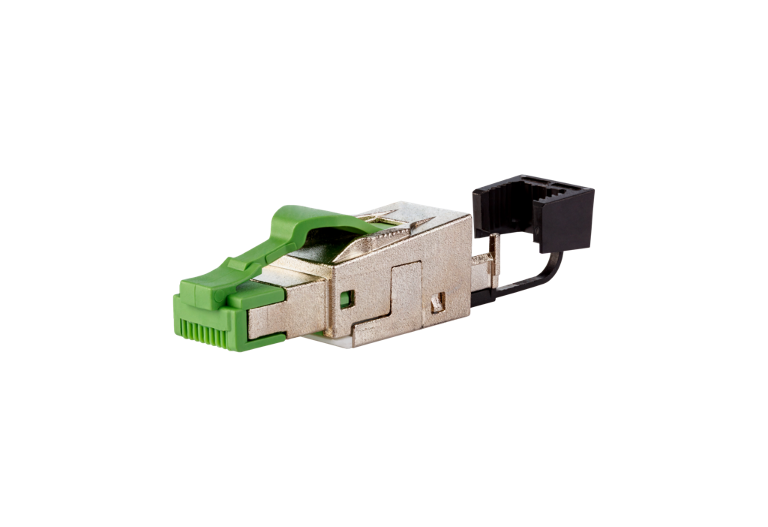

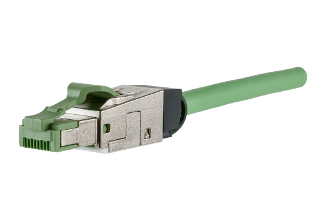

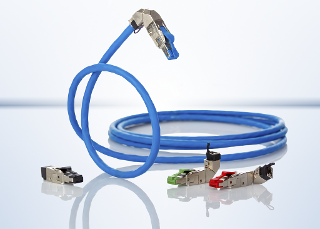

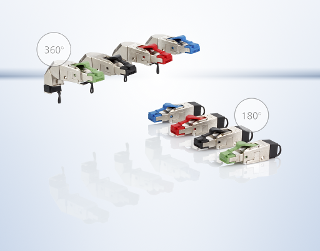

C5 RJ45 field plug pro 2P PROFINET

Description

connecteur de la cat.5, classe D, 2 paires, à confectionner sur site

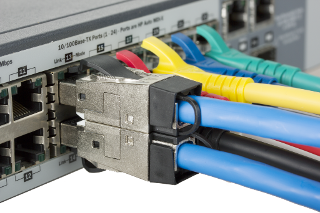

entièrement blindé, convient pour les applications multiports
arrivée du câble : droite (180°)
confection extrêmement simple - raccordement sans outillage spécial
raccordement fil multibrins : AWG 27/7 à 22/7, diamètre du conducteur de 0,46 à 0,76 mm
raccordement fil monobrin : AWG 26/1 à 22/1, diamètre du conducteur de 0,409 à 0,64 mm
propriétés de la technique de transmission Cat.5 selon ISO/IEC 11801
respect de la classe D selon ISO/IEC 11801, DIN EN 50173-1
convient pour 100 MBit selon IEEE 802.3
convient pour Remote Powering (PoE et PoE plus) et HDBaseT
indice de protection IP20
convient pour des diamètres de gainage de 5,5 à 9,5 mm
boîtier en zinc moulé sous pression convenant aux applications industrielles, est composé seulement de 2 éléments
décharge de traction par clip encliquetable directement sur la pièce de chargement
crochet de verrouillage protégé
reconnectable

Caractéristiques

Données générales

Domaines d'application:

câblage structuré des bâtiments

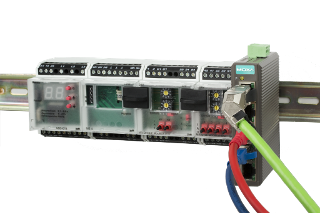

Ethernet Industriel

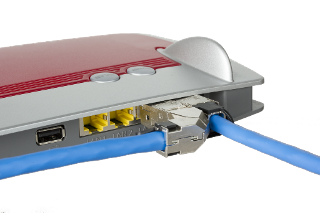

zones de bureaux

Mesure mécanique selon MICE:

Mesure ingress selon MICE:

Mesure climatique selon MICE:

Mesure électromagnétique selon MICE:

Format:

connecteur mâle

Blindage:

blindé

Technique de transmission:

Cuivre

Raccordements:

Profinet

Couleur:

verte

Dimension [Longueur] (mm):

49.8 mm

Dimension [Largeur] (mm):

13.8 mm

Dimension [Hauteur] (mm):

9.3 mm

Dimension [Longueur] (pouces):

1.961 in.

Dimension [Largeur] (pouces):

0.543 in.

Dimension [Hauteur] (pouces):

0.366 in.

A monter sur site:

oui

Possiblité d'étiquetage:

sur boîtier

Propriétés de la technique de transmission

Catégorie (ISO):

Classe (ISO/IEC):

Catégorie (TIA):

Remote Powering:

oui

PoE:

IEEE 802.3af

PoE plus:

IEEE 802.3at

HDBaseT:

oui

Raccordements/interfaces

Connectique interface 1:

IDC-connexion

Connectique interface 2:

Connecteur RJ45

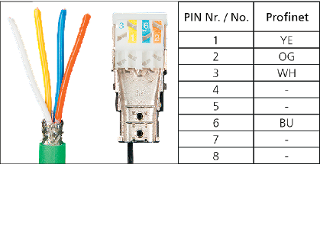

Nombre de positions/contacts interface 1:

Nombre de positions/contacts interface 2:

4P/4C

Section du conducteur monobrin [AWG] min-max:

AWG 26/1 - AWG 22/1

Section du conducteur monobrin [mm²] min-max:

0,128 - 0,324 mm²

Diamètre du conducteur monobrin [mm] min-max:

0,409 - 0,643 mm

Diamètre du conducteur monobrin [inch] min-max:

0,016 - 0,025 in.

Section du conducteur multibrins [AWG] min-max:

AWG 27/7 - AWG 22/7

Section du conducteur multibrins [mm²] min-max:

0,111 - 0,355 mm²

Diamètre du conducteur multibrins [mm] min-max:

0,457 - 0,762 mm

Diamètre du conducteur multibrins [inch] min-max:

0,018 - 0,03 in.

Diamètre de la gaine de câble [mm min.]:

5.5 mm

Diamètre de la gaine de câble [mm max.]:

9,5mm

Diamètre de la gaine de câble [pouces min.]:

0.217 in.

Diamètre de la gaine de câble [pouces max.]:

0,374 in.

Accès ou départ de câble:

180°

Reconnectabilité:

oui

Raccordement du blindage:

ressort flexible de contact

Propriétés électriques

Capacité de courant:

max. 1 A

Tension assignée:

max. 50 V

Résistance de contact:

max. 20 mOhm

Résistance d'isolation:

min. 500 MOhm

Tension de tenue conducteur-conducteur (secondaire) [V DC]:

min. 1000 V CC

Informations mécaniques

Type de fixation:

juxtaposable

Force d'insertion et d'extraction:

max. 20 N

Position/réception du levier d'arrêt en
position standard de montage:

en haut

décharge de traction:

clip encliquetable

Matériaux et propiétés des matériaux

Matériau - Boîtier:

GD-Zn

Matériau - Contact:

CuSn

Matériau - Surface du contact:

Ni + Au (nickel + or)

Matériau - Levier d'arrêt:

Matière plastique

Sans halogène:

oui

Matériau - Surface:

Ni (nickel)

RoHS:

conforme

Conditions d'environnment

Température - Stockage °C [min.]:

-40 °C

Température - Stockage °C [max.]:

70 °C

Température - Stockage °F [min.]:

-40 °F

Température - Stockage °F [max.]:

158 °F

Température - Service °C [min.]:

-40 °C

Température - Service °C [max.]:

70 °C

Température - Service °F [min.]:

-40 °F

Température - Service °F [max.]:

158 °F

Pénétration de particules:

IP2X

Pénétration de liquide/immersion:

IPX0

Références

Référence:

130E405032PE

EAN:

4250184189275

Téléchargements

Fiche technique
Données ePLAN - Inscription requise -
Vidéo de montage
Brochure (C6A RJ45 field plug pro)
Brochure (Connectivité Périphérique)
Brochure (MCO IP69k – Boîtier de protection pour les applications extérieures DNT)
Données 3D - Inscription requise -
Instructions de montage
