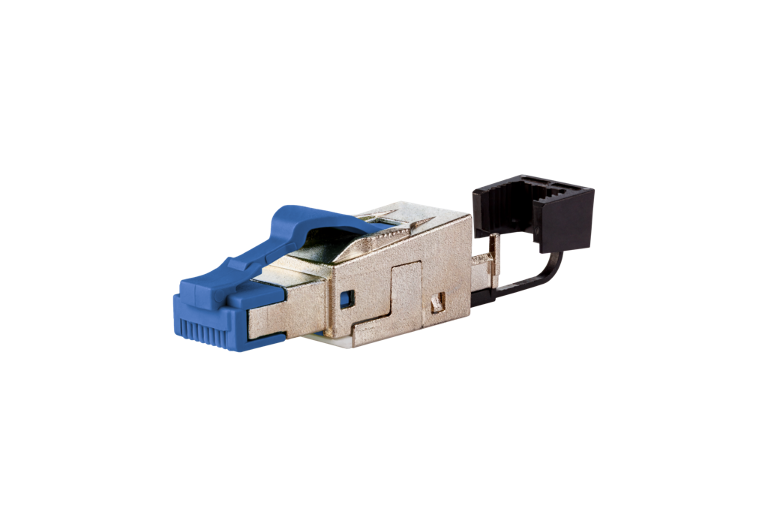

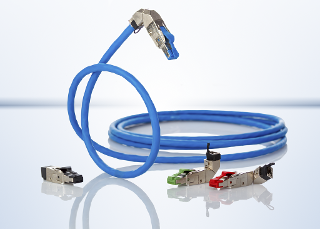

40G RJ45 field plug pro

Description

connecteur de la cat.8.1, classe I, à confectionner sur site (jusqu'à 2000 MHz)

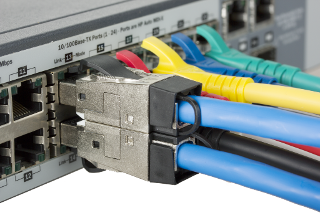

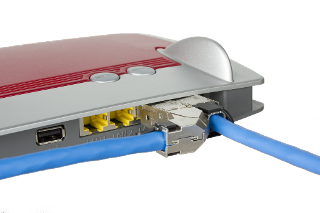

entièrement blindé, convient pour les applications multiports

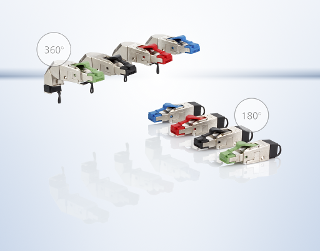

arrivée du câble : droite (180°)
confection extrêmement simple - raccordement sans outillage spécial
raccordement fil multibrins : AWG 27/7 à 22/7, diamètre du conducteur de 0,43 à 0,76 mm
raccordement fil monobrin : AWG 26/1 à 22/1, diamètre du conducteur de 0,409 à 0,64 mm
propriétés de la technique de transmission Cat.8.1 selon ISO/IEC 11801 (jusqu'à 2000 MHz)
respect de la classe I selon ISO/IEC 11801, DIN EN 50173-1
convient pour 40GBASE-T 40 GBit Ethernet (IEEE 802.3bq), Remote Powering (PoE, PoE plus, UPoE et 4PPoE) et HDBaseT
indice de protection IP20
convient pour des diamètres de gainage de 5,5 à 9,5 mm

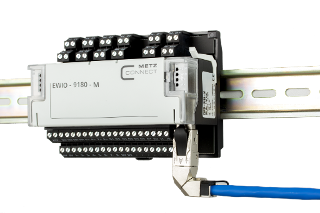

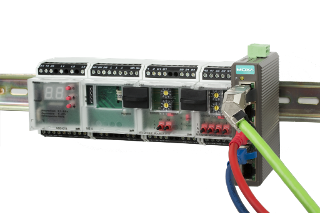

boîtier en zinc moulé sous pression convenant aux applications industrielles, est composé seulement de 2 éléments
décharge de traction par clip encliquetable directement sur la pièce de chargement
crochet de verrouillage protégé
reconnectable

Caractéristiques

Données générales

Domaines d'application:

câblage structuré des bâtiments

Mesure mécanique selon MICE:

Mesure ingress selon MICE:

Mesure climatique selon MICE:

Mesure électromagnétique selon MICE:

Format:

connecteur mâle

Blindage:

blindé

Technique de transmission:

Cuivre

Couleur:

bleu

Dimension [Longueur] (mm):

49.8 mm

Dimension [Largeur] (mm):

13.8 mm

Dimension [Hauteur] (mm):

16.5 mm

Dimension [Longueur] (pouces):

1.961 in.

Dimension [Largeur] (pouces):

0.543 in.

Dimension [Hauteur] (pouces):

0.65 in.

A monter sur site:

oui

Possiblité d'étiquetage:

sur boîtier

Possibilité de marquage:

par clip encliquetable

Propriétés de la technique de transmission

Catégorie (ISO):

8.1

Remote Powering:

oui

PoE:

IEEE 802.3af

PoE plus:

IEEE 802.3at

UPoE:

oui

4PPoE:

IEEE 802.3bt

HDBaseT:

oui

Vitesse de transmission jusqu'à 10 GBit:

IEEE 802.3an

Raccordements/interfaces

Connectique interface 1:

IDC-connexion

Connectique interface 2:

Connecteur RJ45

Nombre de ports interface 2:

Nombre de ports équipés interface 2:

Nombre de positions/contacts interface 1:

Nombre de positions/contacts interface 2:

8P/8C

Section du conducteur monobrin [AWG] min-max:

AWG 26/1 - AWG 22/1

Section du conducteur monobrin [mm²] min-max:

0,128 - 0,324 mm²

Diamètre du conducteur monobrin [mm] min-max:

0,409 - 0,643 mm

Diamètre du conducteur monobrin [inch] min-max:

0,016 - 0,025 in.

Section du conducteur multibrins [AWG] min-max:

AWG 27/7 - AWG 22/7

Section du conducteur multibrins [mm²] min-max:

0,111 - 0,355 mm²

Diamètre du conducteur multibrins [mm] min-max:

0,457 - 0,762 mm

Diamètre du conducteur multibrins [inch] min-max:

0,018 - 0,03 in.

Diamètre de brin (conducteur avec isolation) [mm max.]:

1.6 mm

Diamètre de brin (conducteur avec isolation) [pouces max.]:

0.063 in.

Diamètre de la gaine de câble [mm min.]:

5.5 mm

Diamètre de la gaine de câble [mm max.]:

9,5mm

Diamètre de la gaine de câble [pouces min.]:

0.217 in.

Diamètre de la gaine de câble [pouces max.]:

0,374 in.

Accès ou départ de câble:

180°

Reconnectabilité:

oui avec une section transversale plus grande ou pareille

Raccordement du blindage:

ressort flexible de contact

Propriétés électriques

Capacité de courant:

max. 1 A

Tension assignée:

max. 50 V

Résistance de contact:

max. 20 mOhm

Résistance d'isolation:

min. 500 MOhm

Tension de tenue conducteur-conducteur (secondaire) [V DC]:

1000 V CC

Tension de tenue conducteur-blindage [V DC]:

1500 V CC

Informations mécaniques

Type de fixation:

juxtaposable

Force d'insertion et d'extraction:

max. 20 N

Endurance - Nombre de cycles de connexion:

min. 750

Position/réception du levier d'arrêt en
position standard de montage:

en haut

décharge de traction:

clip encliquetable

Matériaux et propiétés des matériaux

Matériau - Boîtier:

GD-Zn

Matériau - Contact:

CuSn

Matériau - Surface du contact:

Ni + Au (nickel + or)

Matériau - Levier d'arrêt:

Matière plastique

Sans halogène:

oui

Matériau - Surface:

Ni (nickel)

RoHS:

conforme

Conditions d'environnment

Température - Stockage °C [min.]:

-40 °C

Température - Stockage °C [max.]:

85 °C

Température - Stockage °F [min.]:

-40 °F

Température - Stockage °F [max.]:

185 °F

Température - Service °C [min.]:

-40 °C

Température - Service °C [max.]:

85 °C

Température - Service °F [min.]:

-40 °F

Température - Service °F [max.]:

185 °F

Pénétration de particules:

IP2X

Pénétration de liquide/immersion:

IPX0

Références

Référence:

130H405032-E

EAN:

4251394614519
