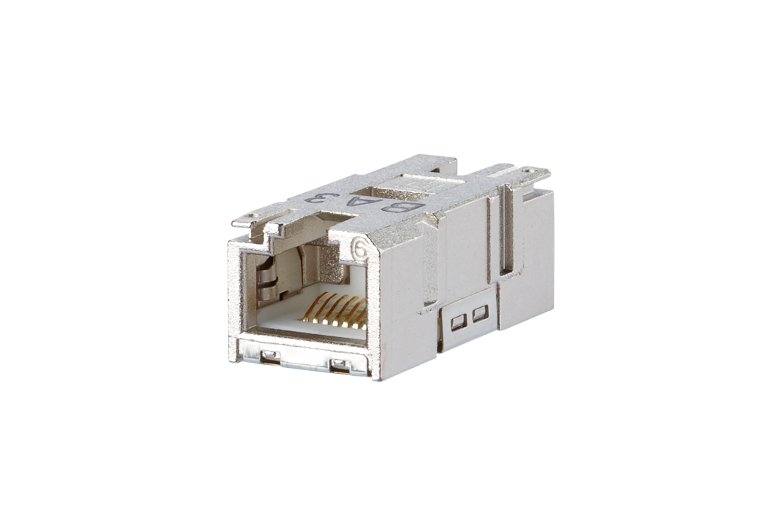

E-DAT Industry RJ45 insert de coupleur Class E
Description
- coupleur RJ45 de la classe E pour montage dans l'embase IP67 pour inserts femelles des variantes 1, 4, 5 et 14
- à utiliser en combinaison avec la prise de contrôle universelle avec indice de protection IP65
- respect de la classe E selon ISO/IEC 11801, DIN EN 50173-1
- convient pour 10 GBit Ethernet (IEEE 802.3an), Remote Powering (PoE, PoE plus, UPoE) et HDBaseT
- construction très compacte
- structure symétrique , montage selon les besoins
- mise à la terre FS 2,8 pour la compensation de potentiel sur les deux faces frontales
- meilleure résistance contre les vibrations et les chocs grâce à 4 ressorts sur les tôles de blindage
- boîtier robuste en zinc moulé sous pression
Caractéristiques
Données générales
- Ethernet Industriel
M1
I1
C1
E2
coupleur
blindé
Cuivre
métallique
32.51 mm
15.6 mm
13.19 mm
1.28 in.
0.614 in.
0.519 in.
sur boîtier
Propriétés de la technique de transmission
EA
oui
IEEE 802.3af
IEEE 802.3at
oui
oui
IEEE 802.3an
Raccordements/interfaces
RJ45-connecteur femelle
RJ45-connecteur femelle
1
1
8P/8C
8P/8C
Propriétés électriques
max. 1 A
max. 20 mOhm
min. 500 MOhm
min. 1000 V CC
min. 1500 V CC
Informations mécaniques
juxtaposable
max. 30 N
min. 750
en haut
Matériaux et propiétés des matériaux
GD-Zn
Métal de ressort
Ni + Au (nickel + or)
oui
Ni (nickel)
conforme
Conditions d'environnment
-40 °C
70 °C
-40 °F
158 °F
-40 °C
70 °C
-40 °F
158 °F
IP6X en état enfiché
IPX7 en état enfiché

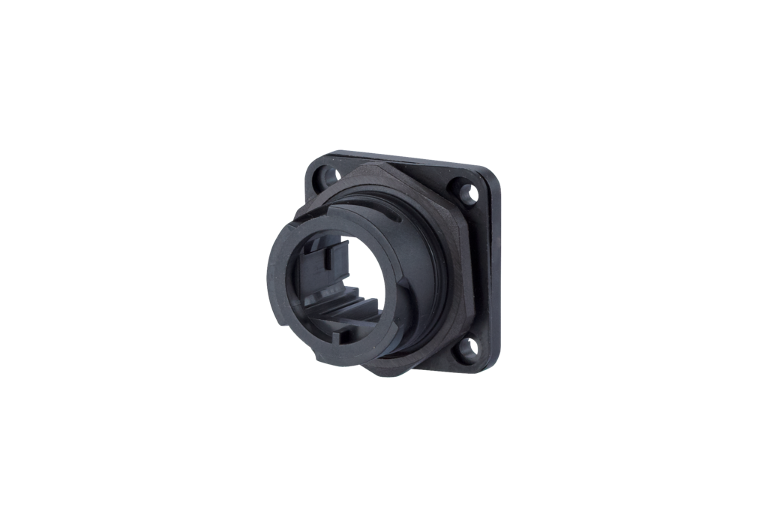

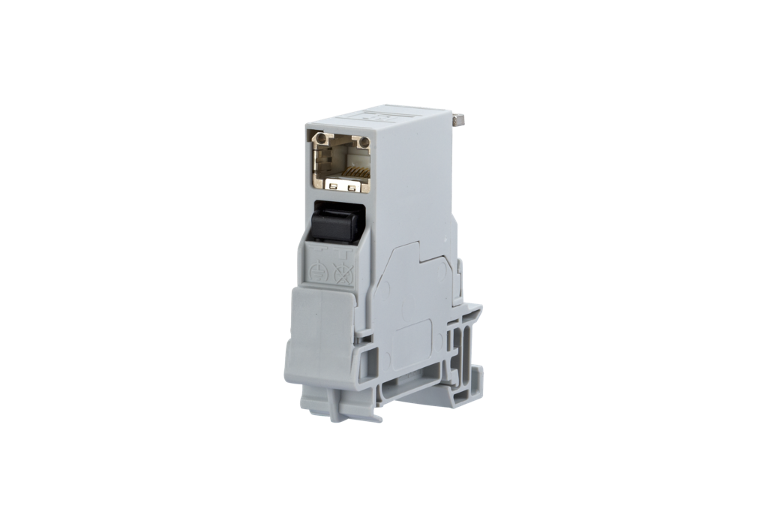

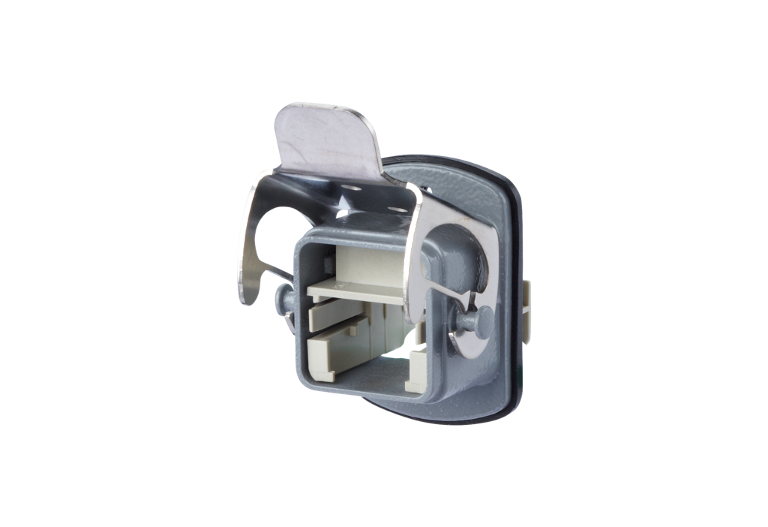

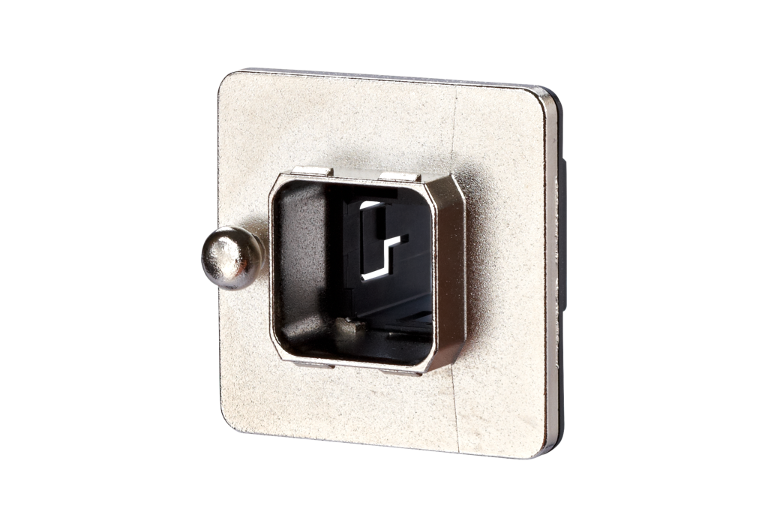

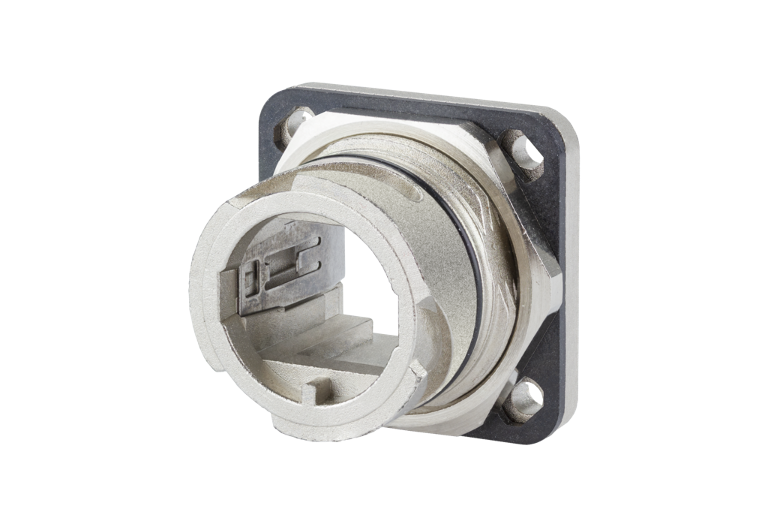

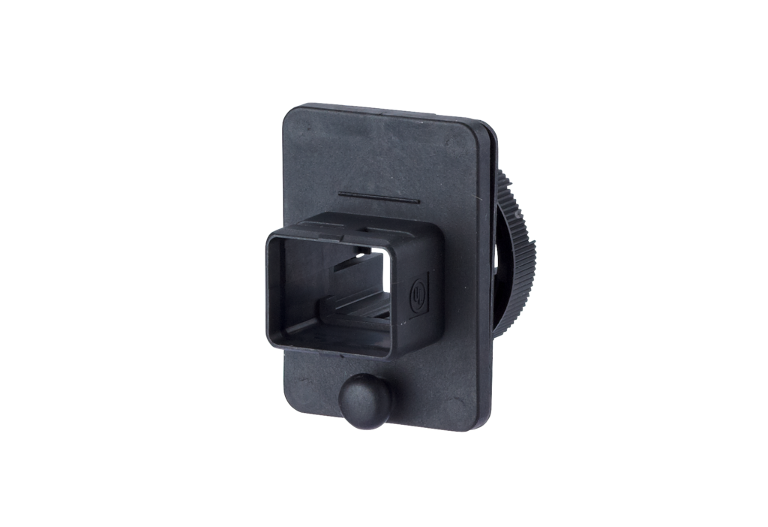

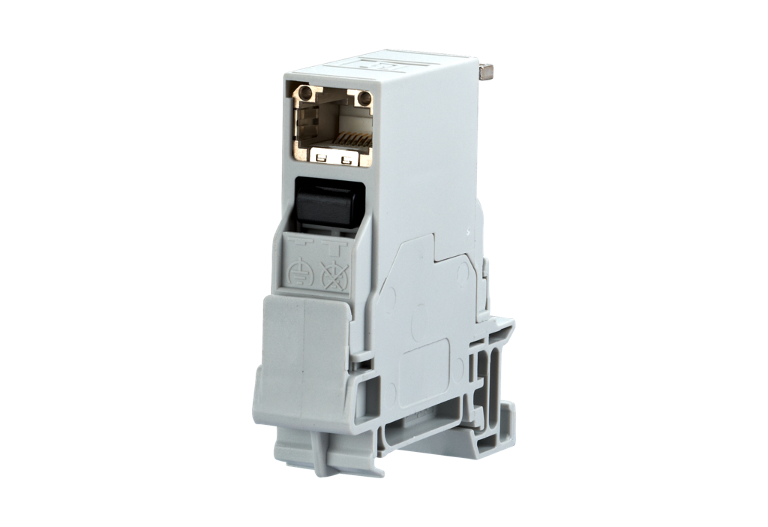

Est un accessoire de
Références
1401200810MI
4250184114260
