E-DAT Industry RJ45 field plug PROFINET

Description

Connecteur de la cat. 5, à confectionner sur site, convient pour les applications multiport
Convient pour 100 MBit selon IEEE 802.3
Convient pour Remote Powering (PoE et PoE plus) et HDBaseT
Raccordement de AWG 26/7 à 22/7 , AWG 26/1 à 22/1 possible
Fil monobrin, diamètre du conducteur en cuivre de 0,4 à 0,64 mm
Fil multibrin, diamètre du conducteur en cuivre de 0,48 à 0,76 mm
Diamètre maximal du brin 1,6 mm
Gainage de 5,5 à 8,5 mm
Est composé seulement de 2 éléments
Confection extrêmement simple - raccordement sans outillage spécial
Lors du montage, le câble est bloqué mécaniquement sur la pièce de chargement
Décharge de traction facile à manipuler
Décharge de traction comme codage couleur encliquetable après la confection
Boîtier en zinc moulé sous pression convenant aux applications industrielles
Crochet de verrouillage protégé
Peut être utilisé comme connecteur de contrôle sur les prises avec indice de protection IP67 des variantes 1, 4, 5, 6 et 14

Caractéristiques

Données générales

Domaines d'application:

Ethernet Industriel

Mesure mécanique selon MICE:

Mesure ingress selon MICE:

Mesure climatique selon MICE:

Mesure électromagnétique selon MICE:

Format:

connecteur mâle

Blindage:

blindé

Technique de transmission:

Cuivre

Raccordements:

Profinet

Couleur:

verte

Dimension [Longueur] (mm):

51.32 mm

Dimension [Largeur] (mm):

12.9 mm

Dimension [Hauteur] (mm):

14.7 mm

Dimension [Longueur] (pouces):

2.02 in.

Dimension [Largeur] (pouces):

0.508 in.

Dimension [Hauteur] (pouces):

0.579 in.

A monter sur site:

oui

Possibilité de marquage:

décharge de traction

Propriétés de la technique de transmission

Catégorie (ISO):

Classe (ISO/IEC):

Catégorie (TIA):

Remote Powering:

oui

PoE:

IEEE 802.3af

PoE plus:

IEEE 802.3at

HDBaseT:

oui

Vitesse de transmission jusqu'à 10 GBit:

IEEE 802.3an

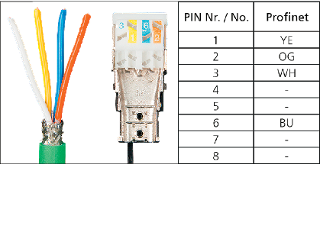

Raccordements/interfaces

Connectique interface 1:

IDC-connexion

Connectique interface 2:

Connecteur RJ45

Nombre de ports interface 2:

Nombre de ports équipés interface 2:

Nombre de positions/contacts interface 1:

Nombre de positions/contacts interface 2:

8P/4C

Section du conducteur monobrin [AWG] min-max:

AWG 26/1 - AWG 22/1

Section du conducteur monobrin [mm²] min-max:

0,128 - 0,324 mm²

Diamètre du conducteur monobrin [mm] min-max:

0,409 - 0,643 mm

Diamètre du conducteur monobrin [inch] min-max:

0,016 - 0,025 in.

Section du conducteur multibrins [AWG] min-max:

AWG 26/7 - AWG 22/7

Section du conducteur multibrins [mm²] min-max:

0,141 - 0,355 mm²

Diamètre du conducteur multibrins [mm] min-max:

0,483 - 0,762 mm

Diamètre du conducteur multibrins [inch] min-max:

0,019 - 0,03 in.

Diamètre de brin (conducteur avec isolation) [mm max.]:

1.6 mm

Diamètre de brin (conducteur avec isolation) [pouces max.]:

0.063 in.

Diamètre de la gaine de câble [mm min.]:

5.5 mm

Diamètre de la gaine de câble [mm max.]:

8.50

Diamètre de la gaine de câble [pouces min.]:

0.217 in.

Diamètre de la gaine de câble [pouces max.]:

0.335

Accès ou départ de câble:

180°

Propriétés électriques

Capacité de courant:

max. 1 A

Résistance de contact:

max. 20 mOhm

Résistance d'isolation:

min. 500 MOhm

Tension de tenue conducteur-conducteur (secondaire) [V DC]:

min. 1000 V CC

Informations mécaniques

Type de fixation:

juxtaposable

Force d'insertion et d'extraction:

max. 30 N

Position/réception du levier d'arrêt en
position standard de montage:

en haut

décharge de traction:

oui

Matériaux et propiétés des matériaux

Matériau - Boîtier:

GD-Zn

Matériau - Contacts autodénudants:

CuSn

Matériau - Surface des contacts autodénudants:

Matériau - Contact:

CuSn

Matériau - Surface du contact:

Ni + Au (nickel + or)

Matériau - Levier d'arrêt:

PA UL94 V0

Sans halogène:

oui

Matériau - Surface:

Ni (nickel)

RoHS:

conforme

Conditions d'environnment

Température - Stockage °C [min.]:

-40 °C

Température - Stockage °C [max.]:

70 °C

Température - Stockage °F [min.]:

-40 °F

Température - Stockage °F [max.]:

158 °F

Température - Service °C [min.]:

-40 °C

Température - Service °C [max.]:

70 °C

Température - Service °F [min.]:

-40 °F

Température - Service °F [max.]:

158 °F

Accessoires

Industry color coding clip field plug orange

Industry color coding clip field plug green

Références

Référence:

1401405012PI

EAN:

4250184180326
