E-DAT C6 6 ports 3UH 7UL LSA modulaire
Description
- Boîtier pour module 6 ports 3UH, 7UL, en zinc moulé sous pression, à monter dans un support pour modules de 3UH
- Certifié GHMT cat.6, 12C-de-embedded
- Répond aux exigences de la classe EA Channel-Link selon ISO/IEC 11801-1, DIN EN 50173-1
- Tests réalisés : Channel-Link jusqu'à 500 MHz
- Convient pour 10 GBit Ethernet (IEEE 802.3an), Remote Powering (PoE, PoE plus, UPoE et 4PPoE) et HDBaseT
- Les paires de brins peuvent être amenées jusqu'au bornier LSA sans défaire la torsade

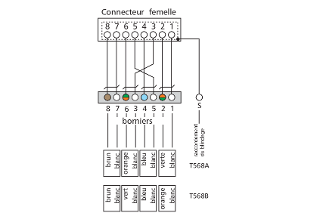

- Raccordement de câbles de données avec 2 à 4 paires aux contacts à déplacement d'isolant LSA (AWG 22 à 24). Avec marquage des couleurs des brins selon TIA/EIA 568A
- Support pour modules 3UH, à monter dans des boîtiers en saillie, adaptateur pour rail DIN ou support pour modules 3UH
- Décharge de traction avec serre-câble imperdable, diamètre inférieur à 8 mm (pour câbles avec un diamètre supérieur à 7 mm, voir accessoires)
- Décharge de traction supplémentaire possible avec attache-câbles
- Porte-étiquette permettant d'insérer l'étiquette d'identification jointe
- Collier de contact pour blindage de câble, imperdable
- Goujon de masse M6x10 avec écrou et rondelle crantée
Références
130857-E
4250184116646
