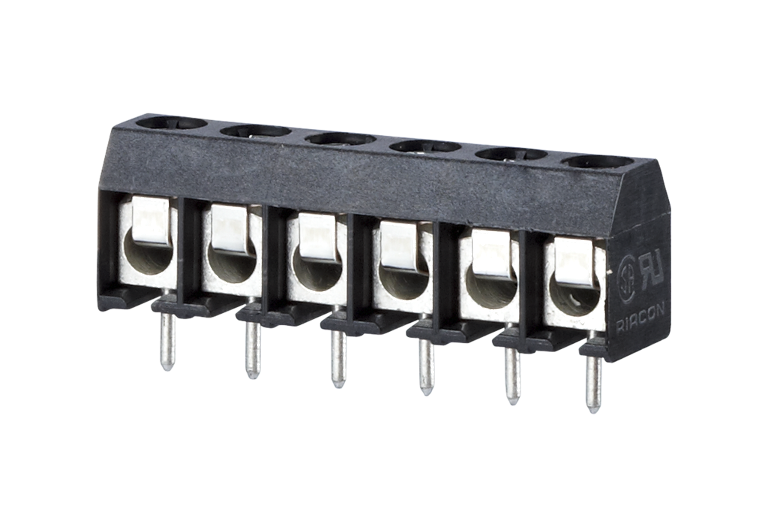

RT016xxHBWC Type 101

Description

bornier à vis, soudable
pas 5,08 mm, sens de connexion horizontal 90°
protège-fil, juxtaposable sans perte de pôle
couleur noir

Caractéristiques

Données générales

Couple de serrage SEV:

0.4 Nm

Couple de serrage UL:

3.5 lb-in

Longueur picot soudable:

3.8 mm

nombre de pôles min:

nombre de pôles max:

Classe d'isolation:

CTI 600

distance air/ligne fuite:

2.7 mm

Degré de protection:

IP10

Longueur de dénudage:

6 mm

Courant assigné:

17.5 A

Données de connexion

Capacité de connexion (single-wire):

0,34 - 1,5 mm²

Capacité de connexion (single-wire):

AWG 28 - 14

Capacité de connexion (multi-wire):

0,34 - 1,5 mm²

Capacité de connexion (multi-wire):

AWG 28 - 14

Matière

matériau isolant:

PA66

inflammibilité:

surface de cage:

Ni + Sn

surface de vis:

Zn Cr(VI)-frei/free

matériau de protège-fil:

CuSn

matériau de cage:

CuZnPb

surface de protège-fil:

pas de vis de cage:

Fil incandescent inflammabilité GWFI:

960 °C selon IEC 60695-2-12

Fil incandescent Ignition GWIT:

775 °C selon IEC 60695-2-13

Données climatiques

température plafond:

105 °C

température plancher:

-40 °C

Références

Compléter la référence en indiquant le nombre de pôles.

311011

02 03 04 05 06 08 10 12 16

Nombre standard de pôles en stock

Nombre de pôles disponible uniquement sur demande

Téléchargements

RoHS Certificate
REACh Statement
Données 3D (3D-Data RT01622HBWC_31101122) - Inscription requise -
Données 3D (3D-Data RT01621HBWC_31101121) - Inscription requise -
Données 3D (3D-Data RT01620HBWC_31101120) - Inscription requise -
Données 3D (3D-Data RT01619HBWC_31101119) - Inscription requise -
Données 3D (3D-Data RT01618HBWC_31101118) - Inscription requise -
Données 3D (3D-Data RT01617HBWC_31101117) - Inscription requise -
Données 3D (3D-Data RT01616HBWC_31101116) - Inscription requise -
Données 3D (3D-Data RT01615HBWC_31101115) - Inscription requise -
Données 3D (3D-Data RT01614HBWC_31101114) - Inscription requise -
Données 3D (3D-Data RT01613HBWC_31101113) - Inscription requise -
Données 3D (3D-Data RT01612HBWC_31101112) - Inscription requise -
Données 3D (3D-Data RT01611HBWC_31101111) - Inscription requise -
Données 3D (3D-Data RT01610HBWC_31101110) - Inscription requise -
Données 3D (3D-Data RT01609HBWC_31101109) - Inscription requise -
Données 3D (3D-Data RT01608HBWC_31101108) - Inscription requise -
Données 3D (3D-Data RT01607HBWC_31101107) - Inscription requise -
Données 3D (3D-Data RT01606HBWC_31101106) - Inscription requise -
Données 3D (3D-Data RT01605HBWC_31101105) - Inscription requise -
Données 3D (3D-Data RT01604HBWC_31101104) - Inscription requise -
Données 3D (3D-Data RT01603HBWC_31101103) - Inscription requise -
Données 3D (3D-Data RT01602HBWC_31101102) - Inscription requise -
Fiche technique

Trouvez une personnes à contacter

Demande

Exemple de commande

Nombre standard de pôles

Informations Complémentaires

Famille de produits Borniers à vis
