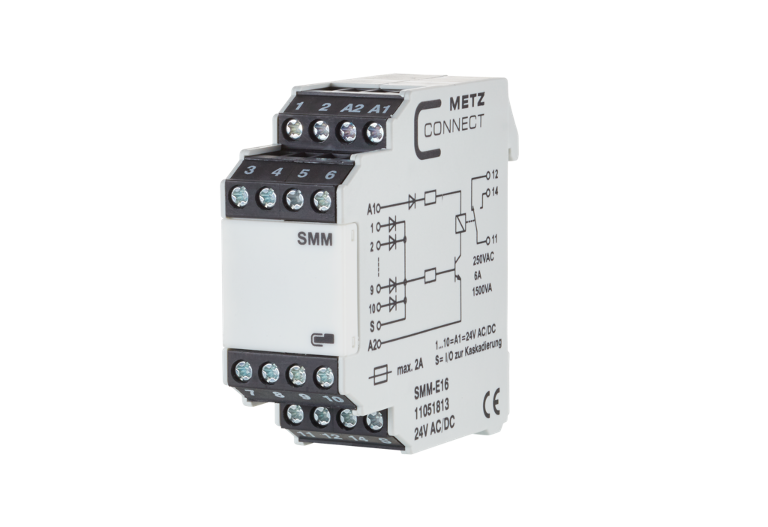

SMM-E16, 24 V AC/DC
Beschreibung

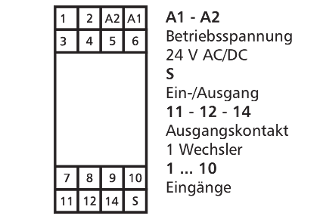

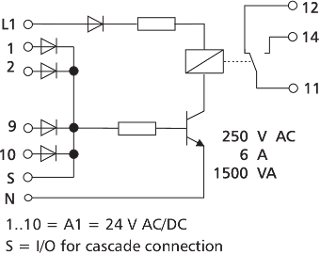

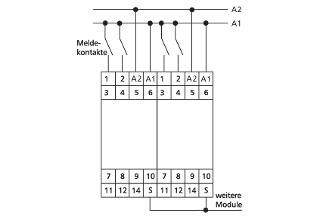

Das Sammelmeldemodul ist in der Lage bis zu 10 Eingangsmeldungen über ein Relais anzuzeigen. Das Relais zieht an, sobald mind. einer der 10 Eingänge mit Spannung beschaltet wird. Die Versorgungsspannung muss ständig an den Klemmen L1 - N anliegen. Über den Ein- / Ausgang S können mehrere Module gleicher Spannung zusammengefasst werden. Sobald ein Relais der Module schaltet, werden auch alle weiteren Relais in den parallel betriebenen Modulen geschaltet.
- Geräte kaskadierbar
- 10 Signaleingänge
- Anschluss mit Schraubklemmen
Technische Daten
Allgemeine Daten
24 V AC/DC
20 mA
1 Wechsler (SPDT)
AgSnO2
250 V
6 A
1200 Schaltspiele/h
10 ms
5 ms
1 x 107
1 x 105
2,5 mm2
22,5 x 61,3 x 60 mm
70 g
-10 °C bis 55 °C
-25 °C bis 70 °C
IP40 / IP20
Artikelnummern
11051813
4250184122388
